Czujniki ciśnienia w oponach TPMS – jak działają i jakie są rodzaje?
Spis treści:
Opony to jedyne elementy samochodu, które stykają się z nawierzchnią. Powierzchnia kontaktu jednego koła z drogą ma przy tym mniej więcej wielkość pocztówki. Od parametrów ogumienia zależą przyczepność, droga hamowania oraz precyzja reakcji auta na ruch kierownicą.
Właśnie dlatego współczesne pojazdy wykorzystują TPMS (ang. Tire Pressure Monitoring System), czyli system monitorowania ciśnienia w oponach, który stale prowadzi kontrolę ciśnienia i dba o komfort jazdy oraz bezpieczeństwo na drodze.
Nieprawidłowe ciśnienie w oponach szybko daje o sobie znać — wpływa na zachowanie auta oraz koszty jego eksploatacji. Zarówno zbyt niskie ciśnienie, jak i nadmierne napompowanie koła obniża stabilność i przyspiesza zużycie bieżnika.
Większe bezpieczeństwo i stabilność – prawidłowe ciśnienie w oponach gwarantuje właściwą powierzchnię styku bieżnika z asfaltem, co sprzyja skutecznemu hamowaniu i zmniejsza ryzyko poślizgu.
Niższe zużycie paliwa – właściwe ciśnienie powietrza ogranicza opory toczenia i może obniżyć spalanie nawet o około 0,3 l/100 km.
Dłuższa żywotność ogumienia – równy rozkład nacisku ogranicza wyząbkowanie oraz nadmierne ścieranie środka lub krawędzi bieżnika.
Z serwisowego punktu widzenia Auto Partner Garcarek sprawny system TPMS stanowi integralną część układu jezdnego nowoczesnych aut. Dokładna diagnostyka, precyzyjny pomiar, poprawne programowanie sensorów i przestrzeganie fabrycznych procedur montażu pomagają zachować bezpieczeństwo oraz komfort jazdy w każdych warunkach pogodowych.
Czym są czujniki ciśnienia opon i jak działa TPMS?
System monitorowania ciśnienia w oponach (TPMS) to układ elektroniczny, którego zadaniem jest bieżąca kontrola ciśnienia powietrza w kołach pojazdu. Moduł wysyła bezpośrednie ostrzeżenie do kierowcy w momencie wykrycia spadku ciśnienia lub awarii podzespołów, zanim usterka doprowadzi do uszkodzenia opony lub utraty panowania nad pojazdem. Jak sprawdzić, czy samochód posiada czujniki ciśnienia w oponach? Najprościej zweryfikować menu komputera pokładowego w zakładce serwisowej lub sprawdzić obecność sztywnych, metalowych zaworów skręcanych z nakrętką przy feldze.
Nowoczesny system monitorowania ciśnienia opiera się na trzech głównych komponentach:
Modułach pomiarowych – fizyczny czujnik ciśnienia opon zamontowany w kole lub system pośredni bazujący na czujnikach prędkości obrotowej ABS i ESP.
Nadajnikach radiowych – miniaturowy nadajnik radiowy przesyła sygnał telemetryczny z wnętrza koła do odbiornika w pojeździe.
Jednostce komputera pokładowego – sterownik analizuje pomiar, a w razie nieprawidłowości wyświetla komunikat na desce rozdzielczej.
Przesyłanie danych do komputera pokładowego
W systemie bezpośrednim fabryczny czujnik ciśnienia w oponach jest zintegrowany z zaworem koła. W jego wnętrzu pracują piezorezystancyjny element pomiarowy, czujnik temperatury, mikrokontroler, nadajnik radiowy oraz zintegrowana bateria litowa.
Czujnik TPMS mierzy parametry fizyczne powietrza i przekazuje je falami radiowymi wprost do modułu sterującego samochodu. Czy czujnik TPMS mierzy ciśnienie podczas postoju? W stanie spoczynku sensory przechodzą w tryb uśpienia dla oszczędzania energii i uaktywniają pełny pomiar pod wpływem siły odśrodkowej po ruszeniu z miejsca.
| Standard częstotliwości | Przeznaczenie rynkowe | Charakterystyka |
|---|---|---|
| 434 MHz lub 433,92 MHz | Rynek europejski | Podstawowy standard częstotliwości stosowany w autach przeznaczonych na rynek Unii Europejskiej. |
| 315 MHz | Rynek amerykański | Częstotliwość radiowa spotykana w autach importowanych z USA i Kanady. |
| 315 i 433 MHz | Sensory uniwersalne | Programowalny czujnik uniwersalny konfigurowany pod protokół danej marki samochodu. |
Zgodnie z wymogami homologacyjnymi system TPMS musi zareagować na spadek ciśnienia o 20–25% względem wartości nominalnej lub spadek poniżej poziomu 1,5 bar. Czas wykrycia usterki wynosi:
do 10 minut w przypadku nagłego ubytku powietrza w pojedynczej oponie,
do 60 minut przy powolnym, równomiernym spadku ciśnienia we wszystkich kołach.
Na desce rozdzielczej kierowca odczytuje precyzyjne ciśnienie opon dla każdego koła z osobna lub ogólne ostrzeżenie o spadku ciśnienia powietrza.
Dlaczego prawidłowe ciśnienie jest tak ważnym parametrem
Zbyt niskie ciśnienie w oponach sprawia, że kord i boki opony uginają się pod ciężarem auta. Guma nagrzewa się do niebezpiecznych temperatur, pogarsza się komfort oraz stabilność prowadzenia, a ryzyko wystrzału opony drastycznie rośnie.
Z kolei za wysokie ciśnienie ogranicza powierzchnię styku bieżnika z jezdnią i pogarsza tłumienie drgań. Prawidłowe ciśnienie w oponach zimowych i letnich determinuje długość drogi hamowania oraz zachowanie auta na zakrętach.
Zużycie paliwa i energii – spadek ciśnienia o 0,5 bar zwiększa opór toczenia, podnosząc zużycie paliwa oraz redukując zasięg aut elektrycznych.
Nierówne ścieranie bieżnika – niedopompowana opona traci bieżnik na barkach, natomiast zbyt wysokie ciśnienie niszczy centralną część opony.
Interwencja systemów stabilizacji – niewłaściwe ciśnienie powietrza zaburza odczyty systemów ABS i ESP podczas awaryjnych manewrów.
System bezpośredni i pośredni
Na rynku motoryzacyjnym stosuje się dwa odmienne rozwiązania: bezpośredni TPMS oraz pośredni system TPMS. Oba rozwiązania realizują monitorowanie ciśnienia opon, ale wykorzystują zupełnie inną technologię pomiarową. Jaka jest różnica między nimi i jak sprawdzić, które rozwiązanie posiada Twój samochód?

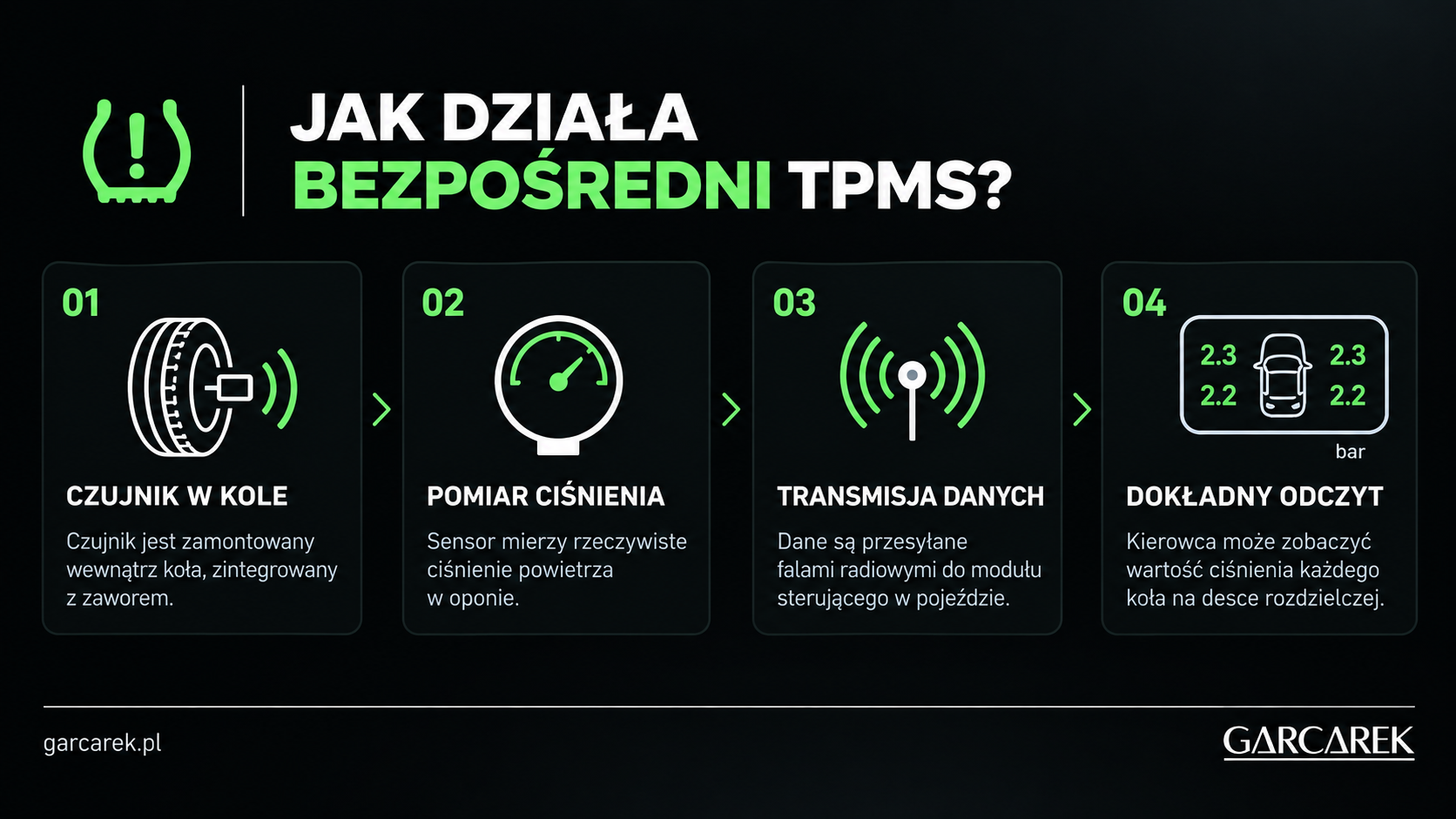

Bezpośredni system TPMS
W układzie bezpośrednim w każdym kole zamontowany jest fizyczny czujnik ciśnienia w oponach zintegrowany z zaworem. System bezpośredni przekazuje drogą radiową rzeczywiste dane pomiarowe w czasie rzeczywistym prosto do komputera pokładowego, dzięki czemu kierowca widzi precyzyjny stan każdego koła na ekranie.
Skręcane zawory Clamp-in – metalowy zawór z uszczelnieniem umożliwia regulację kąta przylegania sensora w granicach 12°–40°.
Hermetyczna bateria litowa – wbudowane źródło zasilania zabezpieczone masą poliuretanową przed brudem, solą i wilgocią.
Trwałość eksploatacyjna – fabryczny czujnik działa stabilnie przez okres 5–8 lat lub 100–160 tys. km.
Gdy bateria ulegnie wyczerpaniu, jedynym trwałym rozwiązaniem jest wymiana czujnika ciśnienia opon na nowy moduł ze względu na zalaną żywicą, nierozerwalną konstrukcję.

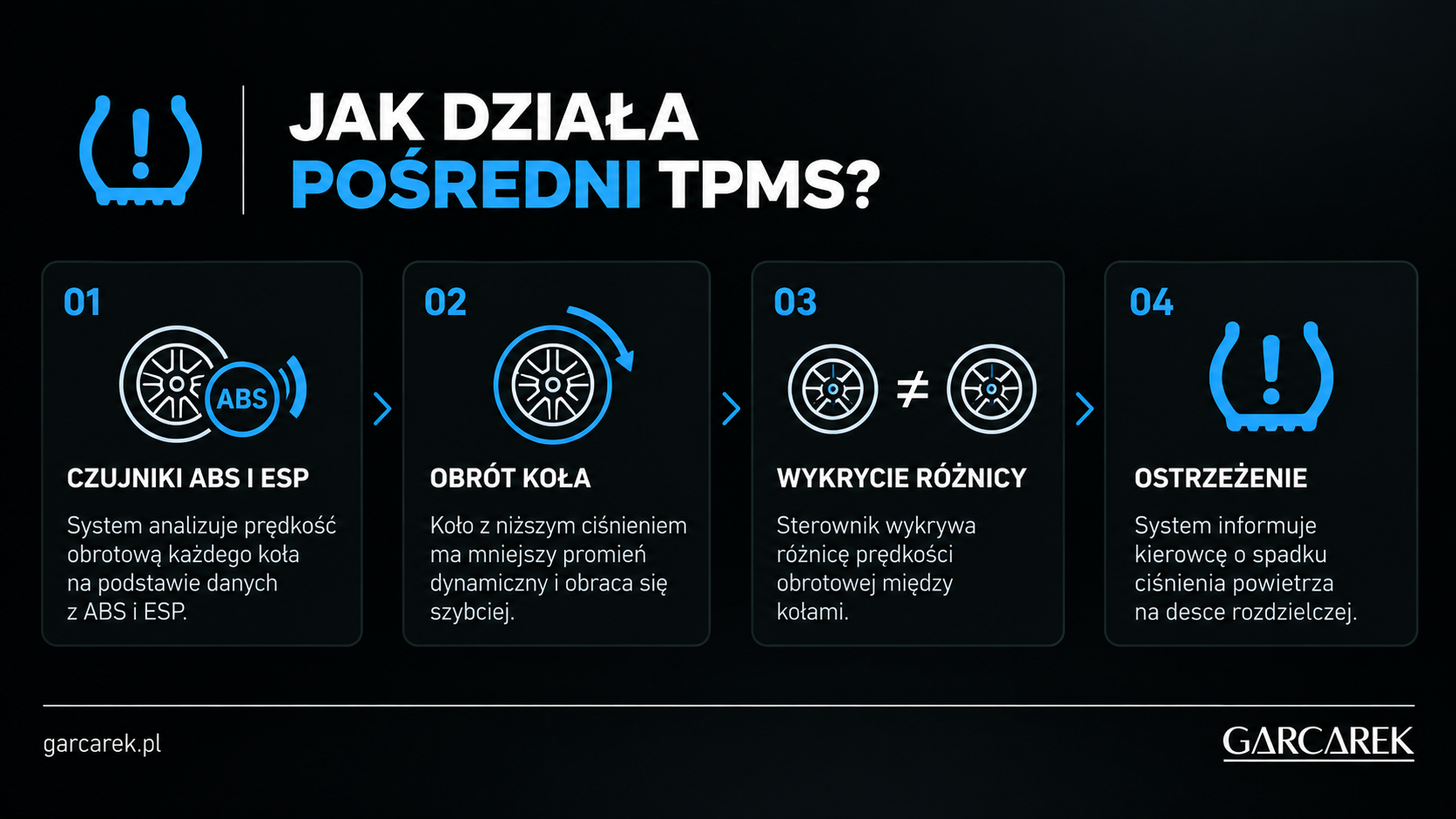

Pośredni system TPMS
Pośredni system monitorowania ciśnienia nie posiada dedykowanych sensorów radiowych wewnątrz opony. Układ pośredni wykorzystuje czujnik ABS i sensory systemu ESP do ciągłego badania prędkości obrotowej każdego z kół podczas toczenia.
Koło o niższym ciśnieniu zmniejsza swój promień dynamiczny i obraca się szybciej niż pozostałe koła.
Sterownik ABS rejestruje różnice w prędkości obrotowej i interpretuje je jako spadek ciśnienia.
Na desce rozdzielczej zapala się żółta kontrolka informująca o konieczności skontrolowania kół.
Układ pośredni nie mierzy ciśnienia fizycznego w barach. Wymaga on każdorazowej inicjalizacji (resetu) w menu pojazdu po dopompowaniu kół lub po sezonowej zmianie opon, aby zapisać nową bazę obrotową.
Porównanie systemów TPMS
| Parametr | System bezpośredni (dTPMS) | System pośredni (iTPMS) |
|---|---|---|
| Sposób pomiaru | Fizyczny czujnik ciśnienia opon w kole | Analiza obrotów przez czujniki ABS i ESP |
| Precyzja wskazań | Dokładna wartość liczbowa w barach lub kPa | Orientacyjne ostrzeżenie o spadku ciśnienia |
| Czas reakcji | Natychmiastowy pomiar rzeczywisty | Wymaga przejechania kilku kilometrów |
| Obsługa opon | Wymaga ostrożności przy demontażu i adaptacji ID | Standardowa wymiana ogumienia |
| Koszty eksploatacji | Wymiana czujników po wyczerpaniu baterii | Brak dodatkowych kosztów sprzętowych |
Wymogi prawne i normy homologacyjne
System monitorowania ciśnienia w oponach jest obowiązkowym elementem wyposażenia aut osobowych dopuszczonych do ruchu w Unii Europejskiej. Przepisy mają na celu ograniczenie liczby wypadków drogowych oraz zmniejszenie emisji spalin generowanej przez zwiększone opory toczenia. Świecąca kontrolka TPMS oznacza niesprawność układu bezpieczeństwa i nie powinna być ignorowana przez kierowcę.
Obowiązek stosowania TPMS od listopada 2014 roku
Zgodnie z rozporządzeniem Parlamentu Europejskiego i Rady (WE) nr 661/2009 od 1 listopada 2014 roku wszystkie nowo rejestrowane samochody osobowe kategorii M1 w UE muszą posiadać fabryczny system TPMS spełniający wymogi regulaminu UNECE R64.
Układ ma obowiązek zasygnalizować ubytek ciśnienia na poziomie 20% lub spadek do wartości 1,5 bar za pomocą dedykowanej kontrolki ostrzegawczej.
Okresowe badanie techniczne – stałe świecenie kontrolki TPMS jest kwalifikowane przez diagnostę jako usterka i może skutkować negatywnym wynikiem przeglądu.
Komplety kół letnich i zimowych – każdy używany zestaw kół w aucie z systemem bezpośrednim musi posiadać sprawne czujniki ciśnienia.
Kwestie ubezpieczeniowe – jazda z niesprawnym systemem monitorowania może stać się podstawą do problemów z wypłatą odszkodowania po kolizji.
Certyfikacja i standardy radiowe
Bezpośredni czujnik ciśnienia opon emituje sygnał radiowy o niskiej mocy. Podlega surowym normom kompatybilności elektromagnetycznej, aby nie zakłócać pracy innych pokładowych systemów elektronicznych. Różnice regionalne decydują o tym, że czujnik ciśnienia z rynku USA (315 MHz) nie skomunikuje się z europejskim odbiornikiem (433 MHz).
| Standard lub dyrektywa | Obszar prawny | Częstotliwość | Zakres wymagań |
|---|---|---|---|
| RED (Radio Equipment Directive) | Unia Europejska | 433,92 MHz | Bezpieczeństwo radiowe, kompatybilność elektromagnetyczna i efektywność pasma. |
| FCC | Ameryka Północna | 315 MHz | Certyfikacja urządzeń radiowych krótkiego zasięgu. |
Dobór, montaż i programowanie czujników
Prawidłowy dobór komponentów decyduje o stabilnym pomiarze i bezawaryjnej eksploatacji. Ile kosztuje założenie lub wymiana czujników ciśnienia w oponach? Koszt zakupu fabrycznego sensora OE lub wysokiej klasy zamiennika wynosi od 150 do 350 zł za sztukę, a kompletna usługa montażu i programowania kompletu waha się w granicach 100–250 zł. Czy czujniki ciśnienia TPMS można zamontować samodzielnie? Mechaniczny montaż w gnieździe felgi jest możliwy, jednak bez specjalistycznego programatora i aktywatora radiowego komputer pokładowy nie rozpozna nowych czujników.
Oryginalne czujniki OE – zaprogramowane fabrycznie pod dany model samochodu, gwarantują pełną kompatybilność z pokładową elektroniką.
Uniwersalne czujniki ciśnienia w oponach – programowalne moduły (np. Schrader, Autel), które serwis konfiguruje dedykowanym urządzeniem pod konkretną markę.
Montaż mechaniczny i konstrukcja sensora
Czujnik ciśnienia montuje się bezpośrednio w otworze felgi zamiast standardowego gumowego wentyla. Wulkanizator dobiera odpowiedni typ mocowania (zawór skręcany Clamp-in lub wciągany Snap-in) i dokręca nakrętkę kluczem dynamometrycznym z siłą określoną przez producenta, zazwyczaj od 4 do 8 Nm. Niewłaściwy montaż grozi pęknięciem aluminiowego korpusu lub nieszczelnością koła.
| Cecha konstrukcyjna | Wpływ na eksploatację |
|---|---|
| Hermetyczna obudowa | Zabezpiecza układ scalony i baterię przed agresywną chemią, brudem i wilgocią. |
| Zawór Clamp-in | Wymaga precyzyjnego dokręcenia kluczem dynamometrycznym z siłą 4–8 Nm. |
| Regulacja kąta przylegania | Zakres 12°–40° ułatwia dopasowanie korpusu do profilu wewnętrznego felgi. |
| Bateria litowa | Zapewnia stabilne zasilanie nadajnika przez 5–8 lat bez konieczności ładowania. |
Metody przyuczania numerów ID
Aby odbiornik w samochodzie prawidłowo przypisał odczyty do odpowiednich pozycji kół (lewy przód, prawy tył itp.), konieczna jest procedura przyuczenia numerów ID. Stosuje się trzy podstawowe metody:
Automatyczna adaptacja (Auto-learn)
System samoczynnie wykrywa i koduje nowe numery ID podczas jazdy z prędkością powyżej 25 km/h przez okres około 10–20 minut. Rozwiązanie to jest powszechne w autach marki Mercedes-Benz oraz BMW.
Programowanie przez gniazdo OBD-II
Technik odczytuje identyfikatory czujników testerem wzbudzającym, po czym wgrywa je bezpośrednio do sterownika auta przez złącze diagnostyczne OBD-II.
Procedura manualna (tryb stacjonarny)
Uruchomienie procedury nauki z poziomu menu auta, a następnie sekwencyjne wzbudzanie czujników przy każdym kole zewnętrznym aktywatorem radiowym.
Klonowanie czujników to kolejna popularna metoda polega na skopiowaniu numerów ID z oryginalnego kompletu kół do czujników uniwersalnych w drugim zestawie, co eliminuje konieczność programowania auta przy sezonowej zmianie kół.
Kontrolka TPMS i najczęstsze usterki
Żółta kontrolka ciśnienia opon przedstawiająca przekrój koła z wykrzyknikiem informuje o spadku ciśnienia powietrza lub awarii układu elektronicznego. Rozpoznanie sposobu jej świecenia pozwala określić źródło usterki:
| Sygnał kontrolki | Możliwa przyczyna | Zalecane działanie |
|---|---|---|
| Świecenie ciągłe | Niskie ciśnienie w co najmniej jednym kole, uszkodzona opona lub naturalny ubytek powietrza. | Zatrzymaj samochód, sprawdź stan bieżnika i zmierz ciśnienie manometrem na zimnych kołach. |
| Miganie przez 60–90 sekund, potem świecenie ciągłe | Błąd komunikacji radiowej, rozładowana bateria czujnika, uszkodzony moduł lub brak adaptacji. | Skorzystaj z diagnostyki komputerowej w celu odczytania kodów błędów DTC. |
Najczęstsze przyczyny awarii
Zużycie baterii zasilającej – bateria wewnątrz sensora wyczerpuje się po 5–7 latach, co wymaga wymiany całego elementu.
Mechaniczne uszkodzenie zaworu – złamanie sensora łyżką montażową podczas nieostrożnej wymiany opon.
Korozja galwaniczna – stosowanie mosiężnych kapturków na aluminiowy zawór prowadzi do zapieczenia gwintu i zniszczenia trzpienia.
Zakłócenia radiowe – tanie ładowarki USB lub niefabryczne wideorejestratory potrafią zakłócić pasmo 433 MHz.
Niewłaściwa procedura resetu – brak zatwierdzenia nowych wartości ciśnienia w komputerze pokładowym po dopompowaniu kół.
Dla aut starszych pozbawionych fabrycznego TPMS dostępne są akcesoryjne zestawy doposażeniowe z nakręcanymi sensorami zewnętrznymi lub moduły wewnętrzne współpracujące z ekranem smartfona lub wideorejestratorem.
Profesjonalna diagnostyka komputerowa
Precyzyjna diagnostyka czujnika TPMS odbywa się bez konieczności zdejmowania opony z felgi. Bezprzewodowy tester serwisowy odbiera sygnał z koła, weryfikując numer ID, aktualne ciśnienie w oponach, temperaturę wewnątrz felgi oraz stan naładowania baterii.
W autach Mercedes-Benz dedykowane oprogramowanie Star Diagnosis pozwala sprawdzić stan modułu centralnego, jakość sygnału anten odbiorczych oraz poprawność przypisania poszczególnych kół do systemu pokładowego MBUX.
Obsługa i diagnostyka TPMS w Auto Partner Garcarek
Prawidłowo funkcjonujący system monitorowania ciśnienia w oponach to gwarancja bezpieczeństwa, optymalnych oporów toczenia i trwałości drogiego ogumienia. Zaawansowane układy montowane w samochodach Mercedes-Benz wymagają profesjonalnego podejścia serwisowego, oryginalnych komponentów oraz kalibracji zgodnej z wytycznymi producenta.
Autoryzowany serwis Auto Partner J. i A. Garcarek dysponuje ponad 40-letnim doświadczeniem w kompleksowej obsłudze pojazdów Mercedes-Benz. Nasi certyfikowani specjaliści realizują montaż, klonowanie oraz programowanie czujników TPMS przy użyciu dedykowanego systemu Star Diagnosis, dbając o bezbłędną komunikację z systemami telemetrycznymi pojazdu.
Dlaczego warto powierzyć kalibrację specjalistom
Oryginalne czujniki Mercedes-Benz OE – fabryczne sensory dobrane dokładnie pod numer VIN Twojego samochodu.
Bezpieczna wymiana ogumienia – nowoczesny park maszynowy eliminuje ryzyko uszkodzenia czujnika i rantu felgi.
Diagnostyka Star Diagnosis – pełna weryfikacja parametrów radiowych, poziomu baterii oraz kodowanie modułów.
Cyfrowy rejestr serwisowy – każda usługa zostaje odnotowana w oficjalnym elektronicznym rejestrze producenta.
| Zakres usługi | Procedura serwisowa | Rezultat |
|---|---|---|
| Weryfikacja sensorów | Radiowy odczyt parametrów, numerów ID i kondycji baterii. | Szybka identyfikacja uszkodzonego lub wyczerpanego sensora. |
| Montaż i wymiana | Instalacja nowych zaworów, montaż z kluczem dynamometrycznym. | Stuprocentowa szczelność koła i ochrona powierzchni felgi. |
| Adaptacja i reset | Przyuczenie komputera pokładowego do nowego zestawu kół. | Precyzyjny pomiar ciśnienia bez fałszywych alarmów na desce. |
Jeśli na desce rozdzielczej pojawił się komunikat o błędzie ciśnienia lub planujesz sezonową wymianę kół z czujnikami ciśnienia, umów wizytę w serwisie Auto Partner Garcarek.
Najczęściej zadawane pytania o TPMS
Kierowcy często zastanawiają się nad technicznymi aspektami eksploatacji czujników ciśnienia. Poniżej odpowiadamy na najbardziej powszechne pytania.
Czy można jeździć bez czujników ciśnienia w oponach?
Jazda bez czujników ciśnienia jest fizycznie możliwa, ale auto traci system wczesnego ostrzegania przed nagłym ubytkiem powietrza. W samochodach wyprodukowanych po 1 listopada 2014 roku brak działającego systemu TPMS skutkuje stałym błędem na desce rozdzielczej i negatywnym wynikiem okresowego badania technicznego.
- Brak ostrzeżeń o spadku ciśnienia zwiększa ryzyko zniszczenia drogiej opony typu Run-Flat.
- Nieprawidłowe ciśnienie pogarsza komfort jazdy, przyspiesza ścieranie bieżnika i podnosi spalanie.
- Możliwość odmowy wypłaty pełnego odszkodowania z polisy AC w razie wypadku spowodowanego wystrzałem opony.
Czy przy wymianie opon zawsze trzeba wymieniać czujniki ciśnienia?
Nie ma konieczności wymiany sprawnego czujnika przy każdej sezonowej zmianie ogumienia. Zaleca się natomiast wymianę zestawu serwisowego (gumowej uszczelki, wkładu zaworu, podkładki i nakrętki), co zapobiega powstawaniu mikroprzedmuchów i korozji gniazda zaworu.
| Wariant konfiguracji | Procedura po wymianie kół | Konieczny sprzęt |
|---|---|---|
| Oryginalne czujniki OE | Samoczynna adaptacja po przejechaniu kilku kilometrów z prędkością powyżej 25 km/h. | Brak dodatkowych urządzeń |
| Czujniki uniwersalne (sklonowane) | Koła montowane są na tych samych pozycjach bez konieczności programowania auta. | Wcześniejsze sklonowanie testerem |
| Nowy, nieskonfigurowany komplet | Wgranie protokołu, przypisanie nowych numerów ID i reset ustawień w menu. | Tester TPMS / złącze OBD-II |
Ile lat wytrzymują czujniki i czy można wymienić samą baterię?
Żywotność baterii litowej w czujniku ciśnienia wynosi od 5 do 8 lat lub około 100 000–160 000 km. Obudowa czujnika jest hermetycznie zalana masą uszczelniającą, dlatego wyczerpanie baterii wiąże się z koniecznością montażu nowego sensora.
Czy czujniki ciśnienia można zamontować do każdej felgi?
Czujniki ciśnienia TPMS pasują do zdecydowanej większości fabrycznych i niefabrycznych felg aluminiowych oraz stalowych wyposażonych w standardowy otwór na zawór o średnicy 11,3 mm. Ograniczenia mogą wystąpić jedynie w przypadku niektórych felg skręcanych lub modeli ze specyficznym ukształtowaniem rantu wewnętrznego.
Co zrobić, gdy kontrolka TPMS świeci się mimo prawidłowego ciśnienia?
Gdy manometr potwierdza prawidłowe ciśnienie w oponach, a kontrolka nie gaśnie, należy wykonać reset systemu w menu komputera pokładowego i przejechać dystans kilkunastu kilometrów. Jeśli błąd nie ustępuje, przyczyną może być rozładowana bateria sensora, uszkodzenie mechaniczne lub konieczność ponownej adaptacji czujników testerem diagnostycznym.
