System ostrzegania przed kolizją – jak działa i kiedy wymaga kalibracji
Spis treści
Współczesne samochody coraz lepiej pomagają kierowcy rozpoznawać niebezpieczne sytuacje na drodze. Odpowiadają za to zaawansowane systemy asystujące kierowcy ADAS (Advanced Driver Assistance Systems). Jednym z ich fundamentalnych modułów jest FCW (Forward Collision Warning), czyli pokładowy system ostrzegania przed kolizją, którego zadaniem jest nieustanne monitorowanie strefy przed maską i ochrona przed najechaniem na przeszkodę.
Układ FCW obserwuje obszar przed autem, analizując odległość od pojazdu jadącego z przodu, prędkość względną oraz tor ruchu innych uczestników ruchu. Gdy czujniki wykryją wysokie ryzyko kolizji, system emituje alarm dźwiękowy i optyczny, aby w porę ostrzec kierującego. W wielu nowoczesnych autach moduł ten współpracuje bezpośrednio z układem hamulcowym, aby maksymalnie zwiększyć bezpieczeństwo jazdy w zróżnicowanych warunkach drogowych.
Skuteczność rozwiązania zależy od czystości sensorów, ich właściwego ustawienia i prawidłowej kalibracji.

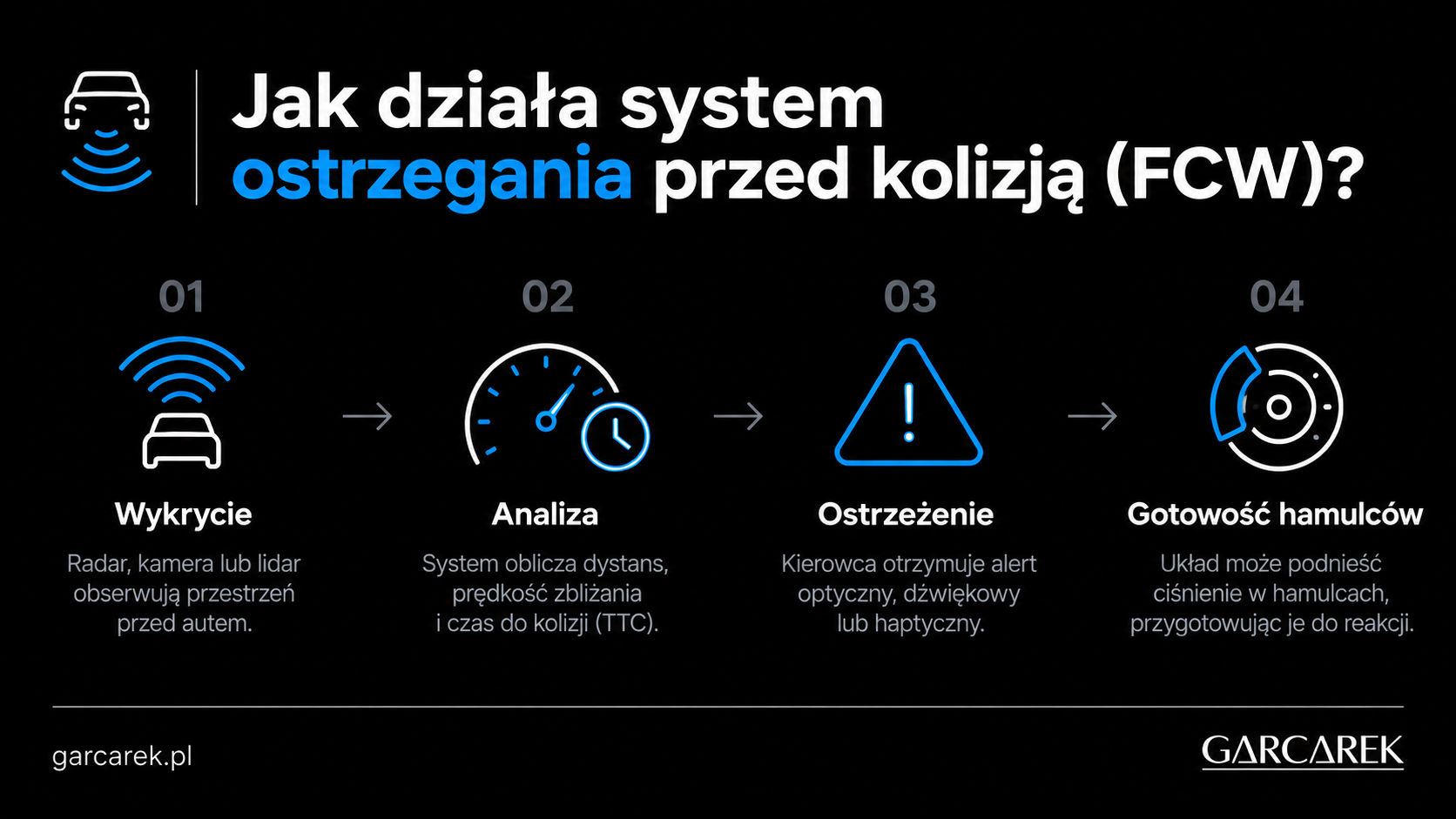

Czym jest system ostrzegania przed kolizją i jak działa
System ostrzegania przed kolizją (FCW / Forward Collision Warning) to elektroniczny asystent, który monitoruje dystans oraz prędkość zbliżania się do przeszkody i informuje kierowcę o groźbie wypadku za pomocą sygnałów dźwiękowych, wizualnych lub wibracji. Samodzielnie nie zatrzymuje on auta — za fizyczne wyhamowanie odpowiada dopiero powiązany z nim układ AEB.
Jak pojazd ocenia zagrożenie w ułamku sekundy? Komputer pokładowy przetwarza dane, które dostarcza radar, kamera lub lidar, bez przerwy kalkulując wskaźnik Time-to-Collision (TTC). Jest to czas pozostały do potencjalnego zderzenia przy zachowaniu aktualnej prędkości pojazdu. Jeśli kierowca nie reaguje na zmniejszający się dystans, elektronika natychmiast uruchamia kolejne stopnie reakcji:
Ostrzeżenie optyczne — wskaźniki na desce rozdzielczej lub wyświetlacz Head-up pokazują czerwony symbol ostrzegawczy informujący o przeszkodzie.
Sygnał dźwiękowy — w kabinie rozbrzmiewa głośny, pulsujący alert akustyczny zmuszający do skupienia uwagi.
Ostrzeżenie haptyczne — układ może wywołać wibracje kierownicy lub krótkie, impulsowe szarpnięcie hamulców.
Wstępne przygotowanie hamulców — pompa hamulcowa podnosi ciśnienie robocze, skracając drogę hamowania, gdy tylko wciśnięty zostanie pedał hamulca.
W zależności od marki i modelu pojazdu system włącza się automatycznie po uruchomieniu silnika. Progi prędkości, przy których FCW monitoruje otoczenie, zależą od oprogramowania — wiele aut uaktywnia pełną funkcjonalność przy prędkościach rzędu 30 km/h, 50 km/h lub 65 km/h, choć asystenci miejscy potrafią działać już od 5 km/h.
Zasięg wykrywania przeszkód
W ruchu miejskim czujniki skupiają się na obiektach oddalonych o kilkanaście metrów, wykrywając nagłe manewry poprzedzającego pojazdu, pieszych i rowerzystów. Przy prędkościach autostradowych radar dalekiego zasięgu potrafi śledzić przestrzeń na dystansie przekraczającym 200 metrów, pilnując, by zachować bezpieczną odległość od innych aut.
Czy taki zasięg oznacza pełną ochronę w każdych warunkach drogowych? Nie. Rzeczywista widoczność sensorów zależy od aury, ukształtowania terenu i czystości elementów optycznych.
| Parametr | Zakres lub wartość | Znaczenie dla bezpieczeństwa |
|---|---|---|
| Zasięg sensorów | Od kilku do ponad 200 m | Wcześniejsze wykrywanie pojazdów, zatorów oraz pieszych i rowerzystów |
| Redukcja kolizji najazdowych | Do 40% przy współpracy z AEB | Ograniczenie liczby zdarzeń oraz wyraźne zmniejszenie energii uderzenia |
| Weryfikacja niezależna | Euro NCAP Safety Assist | Ocena działania systemów w ustandaryzowanych scenariuszach drogowych |
Badania instytutów bezpieczeństwa ruchu dowodzą, że pojazdy wyposażone w systemy wczesnego ostrzegania w połączeniu z autonomicznym hamowaniem ograniczają liczbę najechań na tył poprzedzającego auta nawet o 40%.
Kamery, radary i lidar jako oczy pojazdu
Pojedynczy czujnik nie zagwarantuje niezawodności w zróżnicowanej scenerii drogowej. Nowoczesne systemy ADAS łączą sygnały z kilku niezależnych urządzeń, które wzajemnie weryfikują swoje odczyty:
Kamera optyczna — analizuje obraz przed autem, rozpoznaje linie wyznaczające pas ruchu, znaki drogowe o ograniczeniach prędkości oraz sylwetki pieszych i rowerzystów. Kamera stereoskopowa dodatkowo precyzyjnie mierzy głębię sceny.
Radar fal milimetrowych — mierzy prędkość pojazdu jadącego z przodu oraz odległość od poprzedzającego auta. Pracuje stabilnie podczas mgły, deszczu czy śnieżycy.
Lidar — generuje trójwymiarową chmurę punktów w czasie rzeczywistym, pozwalając bezbłędnie zmapować przestrzeń wokół samochodu.
| Typ sensora | Źródło danych | Główne zadanie | Odporność na warunki pogodowe |
|---|---|---|---|
| Kamera stereoskopowa | Światło widzialne | Klasyfikacja obiektów i odczyt oznakowania pionowego/poziomego | Średnia (wrażliwa na oślepienie i zabrudzenia) |
| Radar fal milimetrowych | Fale elektromagnetyczne | Ciągły pomiar odległości i prędkości obiektów | Bardzo wysoka (działa w mgle i deszczu) |
| Lidar | Impulsy laserowe | Trójwymiarowe skanowanie otoczenia i przeszkód | Wysoka, choć gęste opady tłumią wiązkę |
Fuzja danych z czujników
Nisko świecące słońce może chwilowo oślepić obiektyw kamery, z kolei metalowe elementy infrastruktury mogą dawać mylne echo na radarze. Dlatego centralny sterownik ADAS łączy odczyty w procesie fuzji sensorycznej. Komputer weryfikuje jednocześnie obraz z kamery, fale radaru, dane z czujników ABS kontrolujących obroty kół oraz współrzędne GPS.
Odbiornik GPS dostarcza informacji o geometrii zakrętów, zjazdach i topografii trasy. Pozwala to odróżnić auto stojące na poboczu łuku drogi od realnego zatoru na naszym pasie ruchu.
FCW, a automatyczne hamowanie awaryjne
System ostrzegania przed kolizją (FCW) informuje kierowcę o niebezpieczeństwie, emitując alerty. Nie podejmuje jednak samodzielnej próby zatrzymania pojazdu. Aktywną interwencję przeprowadza dopiero AEB (Autonomous Emergency Braking) — automatyczne hamowanie awaryjne.
Kiedy kierowca nie reaguje na ostrzeżenie przed kolizją, procedura ratunkowa przebiega wieloetapowo:
Wzmocnienie gotowości układu hamulcowego — hydrauliczny asystent hamowania zbliża klocki do tarcz, skracając czas reakcji układu.
Częściowe hamowanie — jeśli kolizja staje się prawdopodobna, system samoczynnie uruchamia hamulce z umiarkowaną siłą, dając wyraźny sygnał do przejęcia kontroli.
Pełne hamowanie awaryjne — w sytuacji bezpośredniego zagrożenia układ aktywuje maksymalne ciśnienie w obwodzie hamulcowym w celu uniknięcia kolizji lub zminimalizowania siły uderzenia.
| Poziom interwencji | System | Działanie | Rola kierowcy |
|---|---|---|---|
| Informacyjny | FCW / FCWS | Wyświetla ostrzeżenia, emituje sygnał dźwiękowy lub wibracje | Zachowanie ostrożności, manualne hamowanie lub ominięcie przeszkody |
| Przygotowawczy | BAS / Pre-Fill | Podniesienie ciśnienia w układzie hamulcowym | Naciśnięcie pedału natychmiast wyzwala pełną siłę hamowania |
| Aktywny | AEB | Samoczynne, awaryjne zatrzymanie pojazdu przed przeszkodą | Nadzór i ewentualna korekta toru jazdy |
Te same sensory wykorzystuje aktywny tempomat (ACC), który automatycznie dostosowuje prędkość pojazdu do tempa poprzedzającego auta. Podczas nagłego zatrzymania w sprawnym wyhamowaniu wspiera nas system ABS, przeciwdziałając blokowaniu kół i umożliwiając jednoczesne ominięcie przeszkody.
Fabryczne systemy ADAS, a rozwiązania zewnętrzne (FCWS)
Czy system ostrzegania przed kolizją jest standardem we wszystkich autach? W nowych modelach sprzedawanych w Unii Europejskiej obecność systemów FCW/AEB jest obowiązkowa na mocy unijnego rozporządzenia GSR2. W starszych samochodach kierowcy mogą skorzystać z rozwiązań akcesoryjnych.
Do wyboru są zewnętrzne rejestratory jazdy wyposażone w funkcję FCWS (Forward Collision Warning System), takie jak Garmin Dash Cam, a także bezpłatne aplikacje na smartfony. Czym różnią się od układów fabrycznych?
Systemy fabryczne — korzystają z radaru, lidaru i kamer wielofunkcyjnych zintegrowanych z magistralą CAN, magistralą hamulcową oraz czujnikami ciśnienia w oponach i ESP. Reagują błyskawicznie i potrafią autonomicznie zahamować pojazd.
Zewnętrzne moduły FCWS i aplikacje — opierają się wyłącznie na obrazie z pojedynczej soczewki wideorejestratora lub telefonu. Mogą generować ostrzeżenie dźwiękowe i wyświetlać alert, ale nie mają dostępu do sterowników auta i nie uruchomią hamulców. Cechuje je też wyższy odsetek fałszywych alarmów przy słabej widoczności.
Systemy bezpieczeństwa różnych producentów
Poszczególne koncerny stosują własne nazewnictwo handlowe dla pakietów bezpieczeństwa, integrując ostrzeganie przed kolizją z innymi asystentami:
Front Assist — pakiet Grupy VAG ostrzegający przed przeszkodami i inicjujący hamowanie awaryjne w mieście oraz na trasie.
Toyota Safety Sense — zestaw łączący radar fal milimetrowych i kamerę z funkcją wykrywania pieszych, rowerzystów oraz aut nadjeżdżających z naprzeciwka na skrzyżowaniach.
Subaru EyeSight — układ bazujący na dwóch precyzyjnych kamerach stereoskopowych zamontowanych pod sufitem.
BMW ConnectedDrive — wielopoziomowy asystent kolizji zintegrowany z monitorowaniem martwego pola na sąsiednich pasach ruchu.
Mercedes-Benz Active Brake Assist — zaawansowany system reagujący na pojazdy stojące, ruch poprzeczny, pieszych w strefie skrętu oraz pojazdy zbliżające się podczas wyjeżdżania tyłem z miejsca parkingowego.
Mercedes-Benz PRE-SAFE®
W samochodach marki Mercedes-Benz system wczesnego ostrzegania ściśle współpracuje z technologią PRE-SAFE®. Kiedy sterowniki rozpoznają bezpośrednie ryzyko wypadku, auto podejmuje natychmiastowe działania prewencyjne w ułamku sekundy:

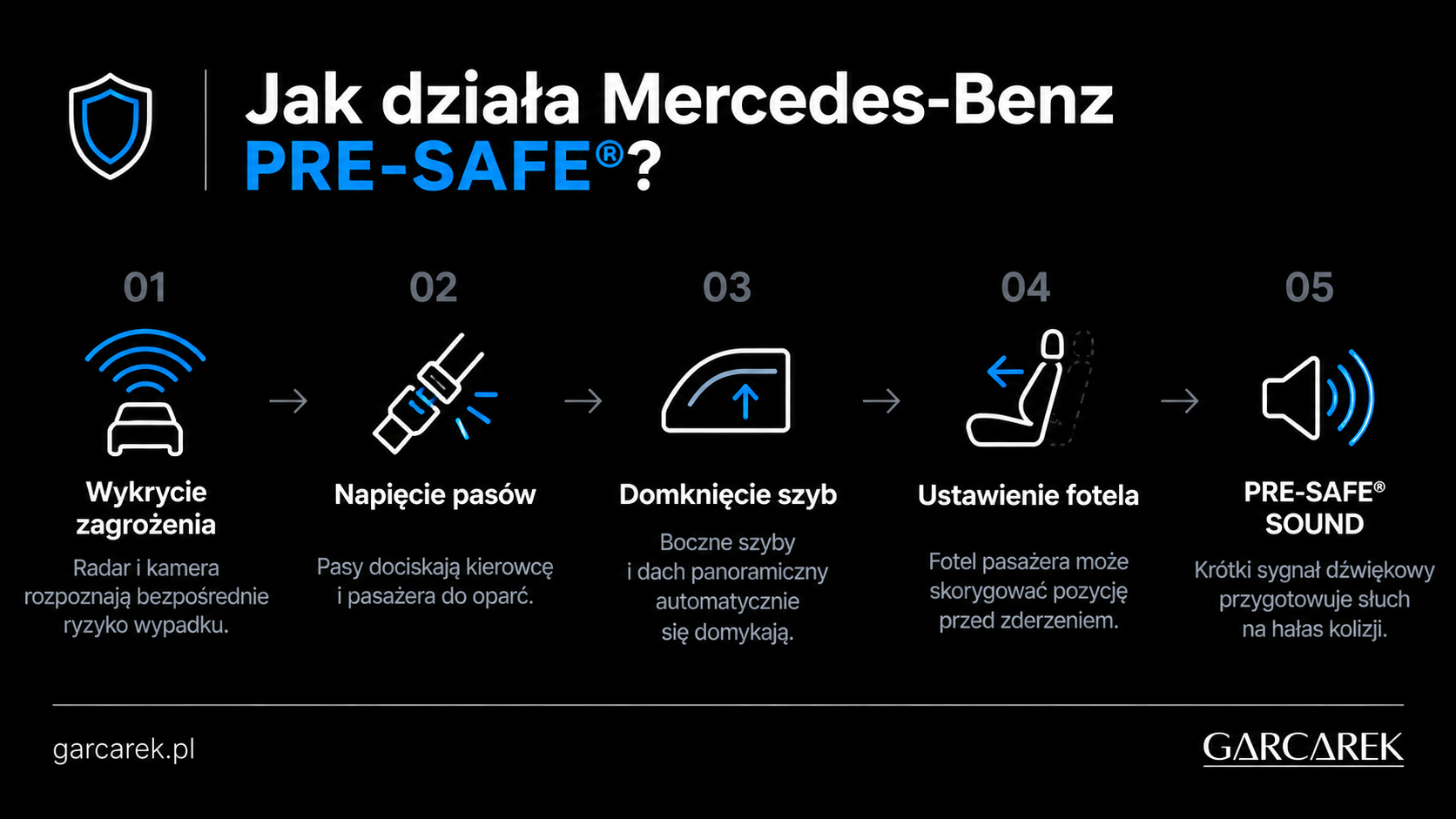

Działanie systemu PRE-SAFE® w fazie przedkolizyjnej
Radar i kamera rejestrują nagłe hamowanie pojazdu jadącego z przodu lub brak reakcji kierowcy.
Odwracalne napinacze pasów bezpieczeństwa dociskają kierowcę i pasażera do oparć.
Boczne szyby oraz dach panoramiczny automatycznie się domykają, usztywniając klatkę nadwozia.
Fotel pasażera z pamięcią ustawień koryguje kąt oparcia do optymalnej pozycji poduszek powietrznych.
PRE-SAFE® Sound generuje krótki sygnał dźwiękowy (różowy szum) przez głośniki pokładowe.
Emisja różowego szumu przez PRE-SAFE® Sound wywołuje naturalny odruch obronny mięśnia strzemiączkowego w uchu środkowym, chroniąc bębenki pasażerów przed potężnym hukiem wystrzału pirotechnicznych poduszek powietrznych.
Ograniczenia systemu i fałszywe alarmy
Nawet najbardziej zaawansowane systemy ADAS nie znoszą praw fizyki i mają swoje technologiczne granice. W jakich warunkach asystenci mogą zadziałać z opóźnieniem lub generować błędne ostrzeżenia?
Gęsta mgła, zamieć śnieżna i ulewa — silne opady tłumią wiązkę radaru i drastycznie ograniczają pole widzenia kamer optycznych.
Zabrudzenia i lód — warstwa błota, śniegu czy martwych owadów na przedniej szybie lub radarze w zderzaku potrafi całkowicie wyłączyć działanie systemu.
Nisko świecące słońce — bezpośrednie światło padające prosto w obiektyw kamery obniża kontrast i utrudnia wykrycie sylwetek pieszych i rowerzystów.
Ostre łuki i skrajnie ciasne zakręty — radar może błędnie zinterpretować auto stojące na poboczu lub barierę energochłonną jako przeszkodę na naszym pasie.
Które systemy bezpieczeństwa najbardziej pomagają, a które irytują kierowców?
Wielu kierowców docenia asystentów hamowania awaryjnego (AEB/FCW), asystenta ruszania pod górę (HSA) czy układy monitorujące przestrzeń za pojazdem przy wycofywaniu. Z kolei asystent utrzymania pasa ruchu (LKA) oraz system ostrzegania o ograniczeniach prędkości (ISA) bywają najczęściej dezaktywowane ze względu na zbyt agresywne korekty toru jazdy lub natarczywe alerty dźwiękowe przy minimalnym przekroczeniu limitu.
| Czynnik zakłócający | Możliwy skutek | Zalecana reakcja |
|---|---|---|
| Oblodzony lub zabłocony radar w grillu | Komunikat o ograniczeniu funkcji asystentów | Zatrzymać pojazd i ostrożnie oczyścić powierzchnię sensora |
| Słaba widoczność w nocy i ulewie | Skrócony dystans identyfikacji przeszkód | Zwiększyć odstęp, zredukować prędkość i zachować szczególną ostrożność |
| Metalowe dylatacje mostów i barierki | Chwilowy, fałszywy sygnał ostrzegawczy | Utrzymać stabilny tor jazdy bez panicznego wciskania hamulca |
Kiedy kalibracja systemów ADAS jest konieczna?
Nawet minimalne odchylenie kamery lub radaru o ułamek milimetra powoduje błąd pomiarowy sięgający kilku metrów na dystansie 100 metrów przed autem. Zlecenie profesjonalnej kalibracji staje się bezwzględną koniecznością w konkretnych sytuacjach serwisowych:
Po wymianie szyby czołowej — demontaż kamery wymaga jej ponownego ustawienia względem geometrycznej osi jazdy.
Po demontażu zderzaka lub naprawie pasa przedniego — każdy ruch wspornika radaru zmienia kąt wiązki mikrofalowej.
Po naprawach blacharsko-lakierniczych — zwłaszcza po kolizji przodem lub tyłem pojazdu.
Po regulacji geometrii zawieszenia — zmiana kątów pochylenia kół czy zbieżności bezpośrednio wpływa na wektor poruszania się auta.
Po najeździe na wysoką przeszkodę lub krawężnik — uderzenie może naruszyć delikatne mocowania czujników w pasie przednim.
Przy nawracających fałszywych alarmach — samoczynne hamowanie (tzw. phantom braking) wskazuje na rozkalibrowanie sensorów.
Kalibracja statyczna i dynamiczna
| Rodzaj kalibracji | Przebieg procedury | Wymagane wyposażenie |
|---|---|---|
| Statyczna | Ustawienie pojazdu przed specjalnymi tablicami celowniczymi na idealnie wypoziomowanym stanowisku warsztatowym. | Laserowe tablice kalibracyjne, mierniki osiowości, komputer diagnostyczny |
| Dynamiczna | Procedura adaptacyjna wykonywana podczas jazdy testowej z określoną prędkością na dobrze oznakowanym odcinku drogi. | Tester diagnostyczny z aktywnym protokołem kalibracji online |
W zależności od konstrukcji konkretnego modelu pojazdu producenci wymagają kalibracji statycznej, dynamicznej lub procedury łączonej. Prace te muszą być realizowane przez wykwalifikowany serwis dysponujący certyfikowanym sprzętem.
Skutki nieprawidłowo ustawionych sensorów
Zbyt późne wykrycie zagrożenia — auto nie zdąży zredukować prędkości przed przeszkodą.
Błędna identyfikacja aut na sąsiednich pasach — radar widzi pojazdy z innego pasa jako przeszkodę na naszym torze jazdy.
Nieuzasadnione awaryjne hamowanie — gwałtowne zatrzymanie bez widocznej przeszkody tworzy ogromne ryzyko uderzenia z tyłu pojazdu.
Dezaktywacja systemów asystujących — sterownik wykrywa błędy odczytu i przechodzi w tryb awaryjny.
