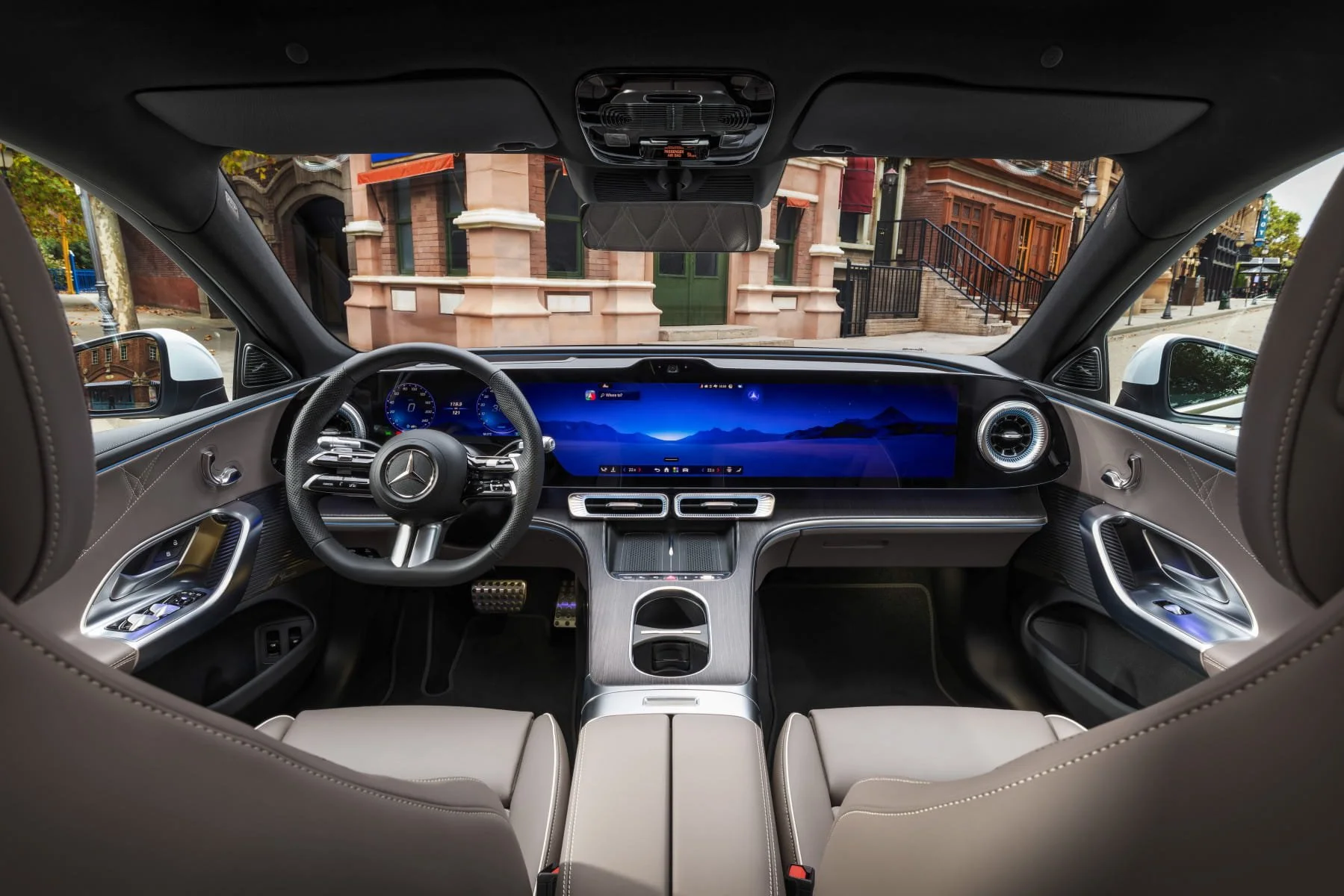

Wyświetlacz head up - czym jest i jak działa w Mercedesie?
Spis treści:
Obraz prędkości pojawia się kilka metrów przed samochodem, choć fizycznie powstaje na szybie. Wyświetlacz head up, znany też jako Head-Up Display, wyświetlacz HUD lub wyświetlacz przezierny, pokazuje najważniejsze informacje bezpośrednio w polu widzenia kierowcy. Nie ma wtedy konieczności odrywania wzroku od jezdni ani spoglądania na zegary czy ekran centralny. Grafika odbita na przedniej szybie samochodu lub przezroczystej płytce wygląda tak, jakby unosiła się nad maską.
Ta technologia pochodzi z lotnictwa wojskowego. W latach 50. XX wieku piloci myśliwców zaczęli kontrolować parametry lotu bez odrywania oczu od horyzontu. W motoryzacji rozwiązanie zadebiutowało na szerszą skalę, gdy Chevrolet wprowadził wyświetlacz HUD w modelu Corvette pod koniec lat 90.
W nowoczesnych autach Mercedes-Benz ekran HUD ściśle współpracuje z systemem MBUX (Mercedes-Benz User Experience) oraz zaawansowanymi systemami wspomagającymi (ADAS). Kierowca zyskuje wygodny dostęp do wskazań prędkościomierza, obrotomierza, nawigacji i alertów bez ciągłej zmiany punktu skupienia wzroku, co podnosi bezpieczeństwo jazdy na każdej trasie.
Jak działa wyświetlacz head up?
Sercem fabrycznego układu jest Picture Generation Unit, czyli PGU. Moduł projekcyjny ukryty w desce rozdzielczej tworzy grafikę i wysyła ją do zespołu optycznego. Specjalny układ soczewek i zwierciadeł tworzy iluzję głębi, dzięki czemu obraz zdaje się unosić przed maską pojazdu. Kierowca widzi gotowy widok drogi z nałożonymi danymi, a nie wiązkę światła w kokpicie.
Układ optyczny i projekcja obrazu
| Element | Zadanie |
|---|---|
| Jednostka PGU | Matryca LCD o wysokim kontraście lub laserowe źródło światła generują dane telemetryczne i czytelne grafiki. |
| Układ zwierciadeł | Płaskie i asferyczne lustra precyzyjnie formują wiązkę i korygują zniekształcenia wynikające z geometrii szyby. |
| Przednia szyba | Laminowane szkło ze specjalną folią klinową odbija obraz, eliminując efekt podwójnego konturu. |
| Czujniki światła | Automatycznie dopasowują jasność wskazań do ostrych promieni słońca lub jazdy nocą. |
Wirtualny obraz przed pojazdem
HUD tworzy obraz pozorny. Wyświetlane komunikaty nie leżą na szkle; kierowca odbiera je tak, jakby znajdowały się kilka metrów przed zderzakiem. W zależności od modelu i generacji systemu MBUX ta wirtualna odległość wynosi od 2 do 10 metrów.
Dlaczego ta konkretna odległość ma tak duże znaczenie? Oko radzi sobie znacznie łatwiej z akomodacją, kiedy wzrok nie musi przeskakiwać z bliskiej deski rozdzielczej na daleką trasę. Kierowca natychmiast rejestruje prędkość, ostrzeżenia i wskazówki nawigacyjne, co realnie odciąża wzrok i skraca czas reakcji na nagłe zdarzenia.
Główne rodzaje wyświetlaczy head up
W nowoczesnych autach spotkamy trzy podstawowe odmiany HUD. Różnią się konstrukcją, sposobem generowania obrazu oraz poziomem integracji z elektroniką pokładową. Wybór odpowiedniego typu oznacza kompromis między ceną a zakresem funkcji.
Projekcja na przednią szybę
Windshield HUD ma projektor całkowicie ukryty w podszybiu. Wiązka światła trafia bezpośrednio na przednią szybę pojazdu. W historii motoryzacji ciekawy krok zrobił Land Rover, prezentując w 2014 roku technologię projekcji laserowej. Duża powierzchnia projekcji na szybie daje projektantom swobodę rozmieszczania rozbudowanych grafik.
| Cecha | Znaczenie w praktyce |
|---|---|
| Dedykowana szyba | Klinowa folia PVB zapobiega zjawisku rozmycia i podwójnego odbicia konturów. |
| Kalibracja geometrii | Niweluje krzywiznę szyby, dbając o idealną ostrość i geometrię obrazu. |
| Obsługa serwisowa | Wymiana szyby na dedykowany wariant wymaga precyzyjnej kalibracji modułu projekcyjnego. |
| Duża projekcja | Umożliwia prezentację wielu parametrów bez ograniczania pola widzenia. |
Wyświetlacz z wysuwaną szybką
Combiner HUD rzuca informacje na małą, przezroczystą płytkę poliwęglanową wysuwaną z kokpitu. Takie prostsze panele HUD są powszechnie stosowane w autach budżetowych oraz mniejszych modelach miejskich. Konstrukcja nie wymaga drogiej, laminowanej szyby z folią klinową, co wyraźnie obniża koszty produkcji.
Mniejsze pole widzenia ogranicza prezentowane informacje do prędkości i podstawowych piktogramów.
Bliższa płaszczyzna projekcji wymaga nieco większego wysiłku przy akomodacji oka niż rzut na szybę.
Samodzielny moduł pozwala na łatwiejszą implementację w mniej zaawansowanych konstrukcjach.
Wyświetlacz z rozszerzoną rzeczywistością (AR HUD)
Augmented Reality Head-Up Display (AR HUD) dynamicznie łączy grafikę komputerową z rzeczywistym widokiem drogi. W 2020 roku Volkswagen wprowadził HUD z rozszerzoną rzeczywistością do seryjnych aut elektrycznych, a Mercedes-Benz rozwinął ten pomysł w swoich luksusowych limuzynach. Obraz HUD z AR jest generowany przez projektor na przedniej szybie i precyzyjnie nakłada animowane strzałki nawigacyjne na pasy ruchu.
| Warstwa obrazu | Wyświetlane dane | Pozorna odległość |
|---|---|---|
| Pole bliskie 2D | Prędkość, odczyty znaków drogowych, status tempomatu. | około 3 metrów |
| Pole dalekie 3D | Pływające strzałki nawigacyjne, animacje trasy, obrys poprzedzającego auta. | około 10 metrów |
Dwie warstwy projekcji wprowadzają przejrzysty podział. Standardowe wskaźniki pozostają w dolnej części pola widzenia, a wskazania z nawigacji wędrują bezpośrednio na nawierzchnię przed samochodem, co zdecydowanie podnosi komfort i bezpieczeństwo podróży.
Jakie informacje pokazuje wyświetlacz HUD?
Zakres danych wyświetlanych na szybie zależy od wybranego trybu, wyposażenia auta oraz preferencji kierowcy. Systemy pokładowe filtrują komunikaty, aby kierowca widział wyłącznie to, co jest potrzebne w danej chwili.
Parametry jazdy i nawigacja
| Rodzaj danych | Źródło lub zakres |
|---|---|
| Prędkość i obroty silnika | Precyzyjne odczyty z komputera pokładowego, prędkościomierza i magistrali CAN. |
| Rozpoznawanie znaków | Kamery pokładowe odczytują ograniczenia prędkości i zakazy wyprzedzania. |
| Wskazówki nawigacyjne | Strzałki manewrów, odległość do skrzyżowania i asystent pasa ruchu z systemu GPS. |
| Ostrzeżenia drogowe | Komunikaty o zatorach, robotach drogowych i zagrożeniach pogodowych. |
Komunikaty systemów bezpieczeństwa ADAS
Active Lane Keeping Assist wizualizuje linie jezdni i ostrzega przed niezamierzoną zmianą pasa.
Active Distance Assist DISTRONIC pokazuje wykryte pojazdy oraz zadaną odległość od poprzedzającego auta.
Active Brake Assist emituje czytelny, czerwony alert w razie ryzyka kolizji.
Blind Spot Assist wyświetla trójkątne ostrzeżenia w polu widzenia, gdy w martwym polu znajduje się inny pojazd.
Widoki sportowe i personalizacja
W sportowych modelach Mercedes-AMG wyświetlacz prezentuje zestaw wskaźników rodem z motorsportu. Kierowca ma wgląd w obroty, przeciążenia oraz precyzyjne czasy okrążenia na torze.
| Funkcja | Pokazywane informacje |
|---|---|
| Obrotomierz i wskaźnik zmiany biegów | Graficzne diody informujące o optymalnym momencie wbicia kolejnego przełożenia. |
| Wskaźnik przeciążeń (G-Meter) | Wartości sił działających na auto w zakrętach i podczas hamowania. |
| AMG TRACK PACE | Czas sektora, aktualny bieg, telemetria silnika oraz wskaźniki temperatur. |
Z poziomu kierownicy wielofunkcyjnej można wybrać jeden z kilku trybów widoku, wyregulować wysokość obrazu lub dopasować zawartość do indywidualnych potrzeb.
Zastosowanie wyświetlaczy head up
Technologia HUD przeszła długą drogę od prostych, zielonych cyferek w myśliwcach po zaawansowane projekcje AR w nowoczesnych autach. Dziś to rozwiązanie ułatwia jazdę w zróżnicowanych segmentach rynku.
| Obszar | Zastosowanie HUD |
|---|---|
| Lotnictwo | Prezentacja wektora prędkości, pułapu i horyzontu bez odrywania wzroku od nieba. |
| Transport ciężki | Wyświetlanie czasu pracy kierowcy, nacisków na osie i danych telemetrycznych trasy. |
| Auta popularne | Podstawowe moduły z wysuwaną płytką do odczytu prędkości i nawigacji. |
| Segment premium | Wielokolorowa projekcja na przedniej szybie zintegrowana z radarami i kamerami. |
| Pojazdy elektryczne | Stan naładowania akumulatora, wskaźniki rekuperacji i zasięg. |
W najnowszych autach Mercedes-Benz wielkość projekcji odpowiada ekranowi o przekątnej nawet 77 cali. Cyfrowe wskazania perfekcyjnie wpisują się w krajobraz przed maską, wyznaczając nowe standardy ergonomii.
Wpływ HUD na bezpieczeństwo i ergonomię
Największą zaletą wyświetlacza przeziernego jest ograniczenie potrzeby zerkania w dół. Informacje znajdują się dokładnie tam, gdzie patrzy kierowca, co poprawia koncentrację podczas jazdy i pozwala sprawniej reagować na nagłe sytuacje.
Mniej czasu ze wzrokiem poza drogą
Tradycyjne spojrzenie na zegary w kokpicie zajmuje średnio od 1 do 2 sekund. Nawet w mieście, poruszając się z prędkością 50 km/h, kierowca przejeżdża niemal 14 metrów w ciągu jednej sekundy bez pełnej kontroli nad tym, co dzieje się przed maską. Na autostradzie przy 140 km/h dystans ten rośnie do blisko 40 metrów na sekundę.
Obecność kluczowych wskazań na linii wzroku minimalizuje ryzyko przeoczenia pieszego lub hamującego samochodu. HUD pozwala bezpiecznie kontrolować parametry podróży bez utraty kontaktu wzrokowego z otoczeniem.
Mniejsze zmęczenie oczu
Tradycyjne zegary znajdują się zaledwie 70–80 cm od oczu, podczas gdy jezdnia ucieka w nieskończoność. Ciągłe przestawianie ostrości między deską rozdzielczą a horyzontem męczy mięśnie oka. Pozorny obraz HUD zawieszony przed autem rozwiązuje ten problem, co jest dużą zaletą podczas wielogodzinnych podróży nocą.
Czytelność bez nadmiaru informacji
Najważniejsze ustawienia: grafika HUD powinna być czytelna i półprzezroczysta, by nie zasłaniać innych uczestników ruchu. Dobrze skalibrowana jasność chroni przed oślepieniem po zmroku, a logicznie dobrane profile wyświetlania zapobiegają natłokowi danych.
Niefabryczny HUD i kryteria wyboru
Kierowcy starszych aut mogą doposażyć swój pojazd w akcesoryjny gadżet HUD montowany na desce rozdzielczej. Urządzenia te wyświetlają prędkość, dane z nawigacji smartfona lub wybrane parametry pracy silnika.
Urządzenia OBD-II i moduły GPS
| Rodzaj urządzenia | Działanie | Ograniczenia |
|---|---|---|
| Moduł OBD-II | Odczytuje obroty silnika, napięcie akumulatora, temperaturę cieczy i prędkość bezpośrednio z komputera auta. | Możliwości zależą od protokołu transmisji danych w danym pojeździe. |
| Moduł GPS | Pobiera prędkość i pozycję bezpośrednio z satelitów, zasilany z gniazda USB lub 12 V. | Może tracić zasięg w tunelach i na podziemnych parkingach. |
Montaż i kalibracja akcesoriów
Prawidłowy montaż wymaga stabilnego zamocowania urządzenia na podszybiu i estetycznego poprowadzenia okablowania. Jeśli szyba nie ma specjalnej powłoki, konieczne bywa naklejenie małej folii antyrefleksyjnej, która eliminuje podwójny obraz.
Przewody zasilające nie mogą ograniczać ruchów kierownicy ani zasłaniać poduszek powietrznych. W przypadku podłączania zasilania na stałe do instalacji elektrycznej warto powierzyć to zadanie doświadczonemu elektronikowi.
Ograniczenia systemów akcesoryjnych
Widoczność w słońcu w tańszych produktach bywa ograniczona ze względu na niższą moc diod LED.
Polaryzacja w okularach przeciwsłonecznych może częściowo wygaszać wyświetlany obraz.
Płaska projekcja nie daje złudzenia przestrzennej głębi, wymuszając częstszą akomodację oka.
Brak integracji z ADAS oznacza, że niefabryczny gadżet nie przekaże alertów z fabrycznych radarów i kamer pokładowych.
Choć zewnętrzny wyświetlacz może być ciekawym urozmaiceniem w starszym aucie, to zintegrowane systemy fabryczne, takie jak HUD w Mercedesie, oferują bezkonkurencyjną czytelność, stabilność działania i pełne wsparcie dla bezpieczeństwa kierowcy.
