Jak działa czujnik deszczu w samochodzie?
Spis treści:
W połowie lat dziewięćdziesiątych XX wieku automatyczne wycieraczki pojawiły się w samochodach premium, między innymi we flagowych limuzynach Mercedes-Benz. Dziś czujnik deszczu w samochodzie spotkamy także w autach kompaktowych. Ten moduł optoelektroniczny to urządzenie niewielkich rozmiarów, które wykrywa wodę na powierzchni szyby, po czym precyzyjnie dobiera tryb oraz częstotliwość pracy wycieraczek. Kierowca nie musi ręcznie zmieniać interwału na przełączniku wycieraczek podczas zmiennych opadów ani po nagłym ochlapaniu przez inny pojazd.
Główne zalety czujnika deszczu to wyższy komfort jazdy i lepsze bezpieczeństwo na drodze. Automatyczne uruchamianie wycieraczek ułatwia jazdę w trudnych warunkach atmosferycznych, pozwalając w pełni skupić się na obserwacji trasy. Współczesny sensor deszczu wymienia dane z elektroniką nadwozia, oświetleniem, klimatyzacją i układami bezpieczeństwa czynnego. Sam sensor nie decyduje jednak o wszystkim. Prawidłowe działanie zależy również od czystości szyby, sprawności piór oraz odpowiednio przygotowanej warstwy optycznej.
Zasada działania i budowa optycznego czujnika deszczu
Jak dokładnie działa czujnik deszczu? Jego działanie opiera się na zasadzie optycznej detekcji wody przy użyciu elementów optoelektronicznych. Moduł jest umieszczony w specjalnej obudowie na przedniej szybie, najczęściej w bezpośrednim sąsiedztwie lusterka wstecznego. W wielu autach tworzy on jeden element z czujnikiem zmierzchu lub kamerami asystującymi, dzięki czemu cały układ jest estetycznie ukryty i nie zaburza pola widzenia kierowcy.
Metoda optyczna i całkowite wewnętrzne odbicie
Pomiar wykorzystuje zjawisko całkowitego wewnętrznego odbicia. Wiązka światła odbija się od granicy szkła i powietrza, jeśli pada pod właściwym kątem. Nadajnik, który tworzy zintegrowana dioda LED, emituje niewidzialne światło podczerwone w stronę szyby czołowej pod kątem około 45°. Pryzmat i żel optyczny precyzyjnie kierują promienie, eliminując ich rozproszenie wewnątrz struktury szkła.
Gdy na szybie pojawiają się pierwsze krople deszczu, warunki optyczne ulegają natychmiastowej zmianie. Na suchej nawierzchni niemal całe światło odbija się i wraca do wnętrza modułu. Woda tworzy mikrosoczewki o innym współczynniku załamania niż powietrze, przez co część promieniowania załamuje się i ucieka na zewnątrz pojazdu. W rezultacie do odbiornika dociera mniejsze natężenie światła podczerwonego.
Sensor reaguje nawet na warstwę wody o grubości zaledwie 0,005 mm.
System rejestruje obecność kropli i uruchamia wycieraczki w ułamku sekundy – czas reakcji wynosi zwykle około 0,1 sekundy.
Im intensywniej pada deszcz, tym słabsze odbicie światła rejestruje fotodiody w obudowie czujnika.
Im więcej wody znajduje się na szybie, tym słabszy sygnał wraca do odbiornika.
Nadajnik wysyła impulsy o czasie trwania około 1 µs z częstotliwością zbliżoną do 900 Hz. Dzięki temu elektronika bezbłędnie odróżnia własne światło od promieni słonecznych, latarń ulicznych czy reflektorów innych aut.
Przetwarzanie sygnału i sterowanie wycieraczkami
Wbudowana fotodioda rejestruje promień powrotny. Wytwarzany przez nią prąd zależy bezpośrednio od ilości odebranego światła. Sygnał trafia do mikroprocesora, a zintegrowany mikroprocesor czujnika przekazuje przetworzone dane magistralą cyfrową do głównego sterownika nadwozia (np. modułu SAM w autach marki Mercedes-Benz).
Układ nie tylko mierzy natężenie opadów, lecz także bada dynamikę przyrostu wody. Zależnie od warunków sterownik wybiera odpowiedni tryb: od pojedynczego przetarcia szyby, przez regulowane interwały, aż po szybki bieg ciągły. Automatyczne włączanie wycieraczek zwalnia kierowcę z konieczności manualnej korekty ustawień podczas nagłej ulewy.
| Sytuacja na szybie | Reakcja układu |
|---|---|
| Pierwsze krople wody | Automatyczne uruchomienie napędu wycieraczek |
| Słaby deszcz | Regulacja interwału między kolejnymi cyklami |
| Intensywny opad | Zmiana prędkości i przejście do pracy ciągłej |
Położenie czujnika deszczu na przedniej szybie
Sensor deszczu montuje się w górnej części szyby czołowej, w okolicy lusterka wstecznego. Z zewnątrz miejsce instalacji maskuje czarny nadruk ceramiczny (tzw. frita), który chroni delikatne układy scalone i żel przed degradacją pod wpływem promieniowania UV. Taka lokalizacja zapewnia doskonałą widoczność kierowcy oraz ułatwia poprowadzenie wiązki elektrycznej pod podsufitką.
Kluczowe jest umieszczenie sensora bezpośrednio w obszarze pracy wycieraczek. Pióra muszą na bieżąco zbierać wodę z pola pomiarowego. W przeciwnym razie układ nie otrzyma informacji o oczyszczeniu szyby i nie wyłączy napędu ramion.
Znaczenie żelu optycznego
Między obudową czujnika a wewnętrzną powierzchnią szkła znajduje się elastyczny żel optyczny. Jego zadaniem jest wyrównanie współczynnika załamania światła na granicy dwóch materiałów. Żel eliminuje mikroszczeliny i pęcherzyki powietrza, które mogłyby niepotrzebnie rozpraszać wiązkę podczerwieni.
Niewłaściwie zaaplikowana płytka żelowa to częsta przyczyna problemów z działaniem automatyki. Jeśli między sensorem a szybą powstaną pęcherzyki powietrza, fotodioda zinterpretuje załamanie światła jako obecność wody, powodując nieuzasadniony ruch piór po suchym szkle.
Wskazówka serwisowa: Demontaż modułu wymaga ostrożności i może zająć do 30 minut, aby żel samoczynnie odkleił się od szyby. Siłowe podważenie sensora może doprowadzić do uszkodzenia metalowego zaczepu lub pęknięcia szyby.
Rodzaje czujników opadów stosowanych w motoryzacji
Współczesny czujnik deszczu przeszedł długą ewolucję. Dawniej stosowano proste układy stykowe, natomiast współcześnie standardem są moduły wielofunkcyjne, które integrują wiele pomiarów w jednym elemencie.
Metoda konduktometryczna
Wczesna metoda konduktometryczna polegała na badaniu przewodności elektrycznej. Na zewnątrz szyby nanoszono cienkie ścieżki przewodzące, które zwierały się pod wpływem wody. Technologia ta szybko wyszła z użycia ze względu na podatność na uszkodzenia mechaniczne od piasku, mrozu czy skrobaczek do szyb.
Moduły zespolone i sensory RLFS
Nowoczesne pojazdy rzadko wykorzystują element pojedynczy odpowiedzialny wyłącznie za opady. Standardem stał się czujnik zespolony, który łączy funkcję czujnika deszczu z sensorem natężenia światła, wilgotności kabiny oraz promieniowania słonecznego (moduły typu RLFS). Taki układ przekazuje komplet danych do systemów komfortu i bezpieczeństwa całego pojazdu.
| Oznaczenie | Mierzony parametr | Zastosowanie w aucie |
|---|---|---|
| R (Regen) | Krople deszczu i intensywność opadu | Sterowanie pracą wycieraczek |
| L (Licht) | Poziom oświetlenia otoczenia | Automatyczne włączanie świateł mijania |
| F (Feuchte) | Wilgotność względna przy szybie | Zapobieganie parowaniu szyb przez klimatyzację |
| S (Sonne) | Kąt padania i siła promieni słonecznych | Kompensacja temperatury nawiewu w strefach kabiny |
Integracja czujnika deszczu z oświetleniem i systemami ADAS
Czujnik opadów nie działa w izolacji. Jest on częścią rozbudowanej sieci sensorów pojazdu, ściśle współpracując z modułami oświetlenia i kamerami asystującymi.
Automatyczne sterowanie oświetleniem i komfortem
Gdy czujnik wykryje gwałtowne opady deszczu, sterownik może samoczynnie przełączyć światła do jazdy dziennej na światła mijania, nawet w środku dnia. Poprawia to widoczność auta na mokrej drodze bez udziału kierowcy. W wielu modelach wykrycie deszczu na postoju powoduje także automatyczne domknięcie otwartych szyb bocznych oraz okna dachowego.
Współpraca z kamerami bezpieczeństwa
W strefie lusterka wstecznego pracują kamery systemów wsparcia kierowcy (np. asystenta pasa ruchu czy automatycznego hamowania awaryjnego). Szybkie oczyszczenie tego fragmentu szyby z wody i błota gwarantuje, że zaawansowane systemy bezpieczeństwa zachowają pełną funkcjonalność nawet w czasie ulewy.
Typowe usterki i objawy nieprawidłowej pracy
Gdy automatyczne wycieraczki nie pracują poprawnie, najczęstsze problemy rzadko wynikają z uszkodzenia samej płytki drukowanej. Znacznie częściej powodem są czynniki mechaniczne lub eksploatacyjne.
Najczęstsze przyczyny problemów
Nieprawidłowe działanie sensora objawia się zazwyczaj brakiem reakcji na opad lub ciągłym przecieraniem suchej szyby. Co wywołuje takie anomalie?
Brudna przednia szyba: Tłuste osady, resztki owadów, ptasie odchody lub wosk z myjni zaburzają załamywanie światła.
Zużyte pióra wycieraczek: Zużyta guma zostawia smugi wilgoci w polu widzenia sensora, przez co układ błędnie zakłada, że deszcz wciąż pada.
Pęcherzyki powietrza: Odwarstwienie poduszki żelowej po wymianie szyby czołowej generuje fałszywe odbicia wiązki podczerwieni.
Oblodzenie i śnieg: Zimą oblodzona powierzchnia rozprasza światło, co może wywołać chaotyczną pracę ramion wycieraczek.
Uszkodzenia elektryczne: Spadki napięcia, uszkodzenie wiązki lub błędy magistrali komunikacyjnej odcinają zasilanie modułu.
| Objaw usterki | Prawdopodobna przyczyna | Zalecane działanie |
|---|---|---|
| Wycieraczki pracują na sucho | Zabrudzenie szyby, wosk, pęcherzyki pod żelem | Dokładne odtłuszczenie szyby, kontrola żelu |
| Brak reakcji po zalaniu szyby | Odłączenie zasilania, błąd sterownika, uszkodzenie żelu | Diagnostyka testerem, sprawdzenie bezpieczników |
| Chaotyczne tempo wycierania | Zużyte pióra zostawiające smugi nad czujnikiem | Wymiana piór wycieraczek na nowe |
Obsługa, regulacja i konserwacja czujnika deszczu

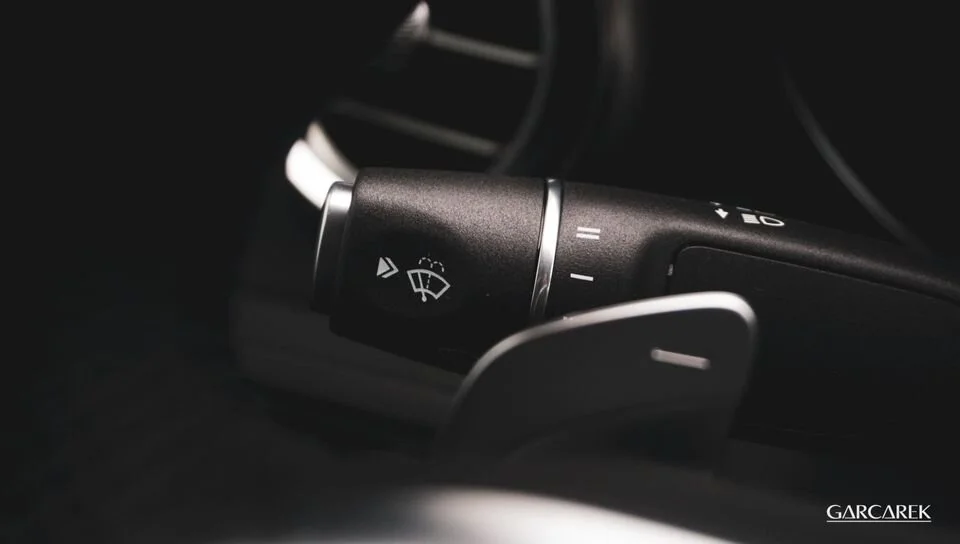

Aby sensor działał poprawnie, kierowca powinien aktywować tryb automatyczny na manetce wycieraczek. Pokrętło regulacji pozwala dostosować czułość czujnika – od niskiej (reakcja dopiero przy wyraźnej warstwie wody) do wysokiej (natychmiastowe usuwanie pojedynczych kropel i mgły wodnej).
Zasady bezpieczeństwa na myjni
Bardzo ważną kwestią eksploatacyjną jest wyłączenie automatyki przed wjazdem do myjni automatycznej. Pozostawienie przełącznika w pozycji AUTO sprawi, że strumień wody lub obracające się szczotki uruchomią wycieraczki. Może to doprowadzić do wygięcia ramion, zerwania piór, a nawet spalenia silnika napędu.
Wymiana szyby czołowej i montaż czujnika
Wymiana przedniej szyby to moment newralgiczny dla układu optycznego. Wymaga użycia nowego żelu transmisyjnego i precyzyjnego osadzenia modułu w uchwycie. Każde niedokładne dopasowanie skutkuje błędnymi odczytami.
Czy możliwy jest montaż czujnika deszczu w samochodzie, który fabrycznie go nie posiadał? Tak, na rynku wtórnym dostępne są uniwersalne czujniki deszczu oraz oryginalne zestawy doposażeniowe. Taka modyfikacja wymaga jednak wpięcia w instalację elektryczną wycieraczek, nierzadko wymiany szyby czołowej na wersję z fabrycznym uchwytem i oknem optycznym, a także zakodowania funkcji w sterowniku auta. Ze względu na stopień skomplikowania instalacja powinna być wykonana przez doświadczonego specjalistę.
Najczęściej zadawane pytania
Jak sprawdzić, czy czujnik deszczu w samochodzie działa poprawnie?
Sprawność sensora można łatwo zweryfikować przez prosty test. Włącz zapłon, ustaw manetkę wycieraczek w tryb automatyczny, a następnie spryskaj z zewnątrz pole czujnika wodą z atomizera lub spryskiwacza. Prawidłowo działający układ powinien uruchomić wycieraczki niemal natychmiast po pojawieniu się pierwszych kropel. Jeśli wycieraczki nie reagują, konieczna jest diagnostyka komputerowa instalacji i sterownika.
Czy zużyte pióra wycieraczek mogą zakłócać pracę czujnika?
Tak. Zużyte lub postrzępione pióra zostawiają na szkle smugi, cienki film wodny i zabrudzenia. Jeśli smuga przetnie pole optyczne sensora, układ odczyta to jako nieustający deszcz i nie wyłączy wycieraczek mimo braku opadów.
Dlaczego wycieraczki włączają się przy słonecznej pogodzie?
Zjawisko to najczęściej wywołują pęcherzyki powietrza uwięzione w żelu optycznym, tłuste zabrudzenia na szkle lub resztki wosku po myciu auta. Rozpraszają one światło podczerwone w podobny sposób jak krople wody, wprowadzając sterownik w błąd.
