Jak działa system rozpoznawania znaków drogowych w samochodzie?
Spis treści:
Czym jest system rozpoznawania znaków drogowych i jak działa?
Jak rozpoznawanie znaków współpracuje z innymi systemami ADAS?
Kamera ukryta za lusterkiem wstecznym potrafi w ułamku sekundy odczytać znak i przekazać jego treść osobie za kółkiem. To fundamentalny element pakietów ADAS (Advanced Driver Assistance Systems), czyli zaawansowanych systemów wspomagania kierowcy. Układy te stale obserwują otoczenie pojazdu, analizują bieżące parametry drogi i realnie wspierają bezpieczne prowadzenie auta zarówno na miejskiej ulicy, jak i na autostradzie. Z tego artykułu dowiesz się, jak technologia ta radzi sobie w praktyce.
System rozpoznawania znaków drogowych (Traffic Sign Recognition, w skrócie TSR), stanowi nieodłączną część nowoczesnego wyposażenia. Mercedes-Benz rozwija to rozwiązanie pod nazwą Traffic Sign Assist. Układ odpowiada za odczytywanie oraz weryfikację ograniczeń prędkości i zakazów wyprzedzania, po czym informacje są natychmiast przekazywane w pole widzenia kierowcy. Wykorzystuje do tego obraz z kamery, procesor oraz wsparcie nawigacji GPS, płynnie współpracując z multimediami MBUX i aktywnym tempomatem.
Czym jest system rozpoznawania znaków drogowych i jak działa?
Traffic Sign Assist bez przerwy skanuje przestrzeń przed samochodem. Wykrywa pionowe oznakowanie i na bieżąco informuje o limitach prędkości, zakazie wyprzedzania czy wybranych znakach ostrzegawczych. Wszystko odbywa się w czasie rzeczywistym podczas jazdy, co eliminuje ryzyko przeoczenia ważnej tablicy na poboczu.
System TSR zadebiutował komercyjnie w 2008 roku w modelu Opel Insignia. Wkrótce potem podobne rozwiązania optoelektroniczne wdrożyło BMW serii 7 oraz Mercedes-Benz klasy S. W segmencie premium połączono je bezpośrednio z układami awaryjnego hamowania i adaptacyjnym tempomatem. Od tamtego momentu stopień zaawansowania tych modułów znacząco wzrósł, a współczesne samochody traktują je jako stały element wyposażenia.
Konwencja Wiedeńska o Znakach i Sygnałach Drogowych z 1968 roku dała podwaliny pod skuteczne algorytmy wizyjne. Ujednolicone barwy, kształty oraz piktogramy sprawiają, że sztuczna inteligencja bez trudu identyfikuje znaki drogowe w różnych państwach.
System porównuje obraz drogi ze standardową bazą wzorców, jednak nie zastępuje czujności kierowcy.
Etapy wykrywania i odczytu znaków
Działanie systemu TSR polega na błyskawicznej obróbce materiału wideo rejestrowanego przez czujniki. Proces konwersji kadru z kamery w gotowy komunikat zamyka się w czterech zsynchronizowanych krokach:
Rejestracja obrazu – wielofunkcyjna kamera zamontowana za lusterkiem wstecznym stale monitoruje pas ruchu oraz pobocze.
Wstępna selekcja – algorytmy przeszukują kadr pod kątem specyficznych kształtów geometrycznych i barw.
Klasyfikacja treści – sztuczna inteligencja odczytuje wartości liczbowe, symbole oraz tabliczki uzupełniające, w tym ograniczenia czasowe i pogodowe.
Prezentacja komunikatu – zweryfikowane dane są następnie wyświetlane na desce rozdzielczej, ekranie multimediów lub wyświetlaczu Head-Up.
Z jakich elementów składa się system rozpoznawania znaków?
Traffic Sign Assist łączy optykę cyfrową, wydajną jednostkę obliczeniową oraz geolokalizację. Prawidłowe działanie opiera się na fuzji danych z kilku niezależnych źródeł, co zwiększa precyzję wskazań w każdych warunkach.
| Element | Zadanie w systemie |
|---|---|
| Moduł optyczny | Kamera wielofunkcyjna na przedniej szybie rejestruje znaki i otoczenie drogi w czasie rzeczywistym. |
| Jednostka przetwarzania danych | Algorytmy i sztuczna inteligencja analizują obraz, klasyfikując wykryte oznaczenia. |
| Moduł nawigacyjny | Nawigacja GPS oraz cyfrowe mapy dostarczają precyzyjnych informacji o profilu trasy i stałych limitach. |
Połączenie tych podzespołów sprawia, że system rozpoznawania znaków działa sprawnie i stabilnie przekazuje najważniejsze informacje.
Funkcja kamery czołowej
Kamera czołowa znajduje się w górnej części przedniej szyby, w bezpośrednim sąsiedztwie lusterka wstecznego. Zależnie od klasy pojazdu producenci stosują układy jednoobiektywowe bądź zaawansowane kamery stereoskopowe. Umiejscowienie w polu pracy wycieraczek oraz w strefie podgrzewania szyby chroni obiektyw przed zabrudzeniami.
Czujnik nieustannie skanuje przestrzeń przed pojazdem, wyłapując tablice pionowe oraz bramownice zmiennej treści. Wysoka częstotliwość próbkowania pozwala rejestrować ograniczenia prędkości i znaki zakazu wyprzedzania nawet przy dużych prędkościach autostradowych. Czysta szyba ma tu fundamentalne znaczenie, ponieważ warstwa lodu lub błota może zablokować prawidłowe odczytywanie otoczenia.
Rola sztucznej inteligencji i sieci CNN
Obraz z kamery trafia do procesora, gdzie zaawansowane konwolucyjne sieci neuronowe (CNN) dokonują błyskawicznej analizy. Modele uczenia maszynowego wytrenowano na milionach zdjęć przedstawiających znaki pod różnymi kątami, przy zmiennym oświetleniu i częściowym zabrudzeniu.
Detekcja kształtu i barwy - moduł błyskawicznie namierza okręgi, trójkąty oraz charakterystyczne wielokąty.
Segmentacja i klasyfikacja - algorytmy odczytują piktogramy i konkretne limity prędkości.
Analiza tabliczek uzupełniających - oprogramowanie weryfikuje reguły obowiązujące w czasie deszczu, w określonych godzinach czy dla wybranych kategorii pojazdów.
Operacje te zajmują ułamki sekund, a gotowe ostrzeżenie trafia bezzwłocznie przed oczy kierowcy. Odpowiednio szybkie przetwarzanie ma kluczowe znaczenie, gdy nowe ograniczenie pojawia się tuż za skrzyżowaniem.
Integracja z GPS i mapami cyfrowymi
Kamera nie zawsze ma idealną widoczność, dlatego nowsze wersje TSR ściśle współpracują z modułem nawigacji GPS i mapami pokładowymi. Taka weryfikacja przydaje się w momentach, gdy tablicę zasłoni wysoki pojazd, gałęzie drzew lub infrastruktura przydrożna.
| Sytuacja | Pomoc danych geolokalizacyjnych |
|---|---|
| Odwołanie limitu po skrzyżowaniu | Mapa ułatwia określenie, kiedy dane ograniczenie prędkości wygasa w świetle lokalnego prawa. |
| Rozpoznanie obszaru zabudowanego | Koordynaty GPS automatycznie wyznaczają granice terenu zabudowanego. |
| Zasłonięty znak | Cyfrowa baza danych dostarcza parametry drogi, których kamera chwilowo nie mogła zarejestrować. |
Integracja optyki z pozycjonowaniem satelitarnym podnosi precyzję całego układu. Warto dodać, że współczesna technologia TSR może również wspierać audyt infrastruktury drogowej oraz służyć do automatycznej aktualizacji cyfrowych map.
Jakie znaki drogowe potrafi odczytać system TSR?
Zakres funkcji zależy od rocznika auta, wersji oprogramowania i zamontowanych modułów. Nowe auto potrafi bez problemu zinterpretować rozbudowane tablice informacyjne. Co najczęściej trafia na wyświetlacz?
| Rodzaj oznakowania | Zakres rozpoznawania |
|---|---|
| Limity prędkości | Znaki B-33, elektroniczne tablice zmiennej treści, znaki B-34 oraz znaki odwołania zakazów B-42. |
| Zakazy wyprzedzania | Oznaczenia B-25 i B-26 wraz z ich oficjalnym odwołaniem. |
| Tabliczki uzupełniające | Ograniczenia czasowe, reguły na wypadek opadów deszczu oraz limity dla zespołów pojazdów. |
| Znaki ostrzegawcze i strefowe | Ostrzeżenia przed robotami drogowymi, strefy zamieszkania, przejścia dla pieszych i strefy tempo 30. |
| Zakaz wjazdu | Wykrycie próby wjazdu pod prąd generuje natychmiastowy alarm dźwiękowy i wizualny. |
Odczytany symbol jest prezentowany na wskaźnikach lub wyświetlaczu Head-Up. Ostateczna interpretacja warunków drogowych zawsze spoczywa na człowieku, co ma szczególne znaczenie przy dynamicznych zmianach organizacji ruchu.
Jak rozpoznawanie znaków współpracuje z innymi systemami ADAS?
Nowoczesne systemy TSR nie działają w próżni. Wymiana danych w czasie rzeczywistym pozwala zintegrować odczyty znaków z układami bezpośrednio wpływającymi na tor i dynamikę jazdy, takimi jak asystent pasa ruchu czy adaptacyjny tempomat.
Pojedynczy odczyt z kamery zasila wiele modułów odpowiedzialnych za bezpieczeństwo pojazdu.
Prezentowanie informacji kierowcy
Architektura wnętrza projektowana jest tak, aby ograniczać odrywanie wzroku od jezdni. Informacje o znakach drogowych trafiają w trzy główne miejsca:
Cyfrowy zestaw wskaźników – pokazuje aktualne ograniczenia prędkości i zakazy na głównej desce rozdzielczej.
Wyświetlacz Head-Up – rzutuje piktogramy bezpośrednio na przedniej szybie, idealnie w linii wzroku.
Ekran centralny MBUX – prezentuje limity naniesione na mapę nawigacyjną z uwzględnieniem warunków otoczenia.
W razie przekroczenia limitu kierowca otrzymuje subtelne ostrzeżenie wizualne lub dźwiękowe, którego intensywność można dostosować w menu auta.
Współpraca z tempomatem i asystentem pasa ruchu
| System | Sposób współpracy |
|---|---|
| Adaptacyjny tempomat (ACC) | W autach Mercedes-Benz odpowiada za to Active Distance Assist DISTRONIC, który po odczytaniu znaku automatycznie dopasowuje prędkość. |
| Systemy utrzymania pasa ruchu (LKA) | Asystent pasa analizuje linie na jezdni i koreluje je z ograniczeniami, stabilizując tor jazdy na śliskiej nawierzchni. |
| Adaptive Highbeam Assist Plus | Wykorzystuje tę samą kamerę do precyzyjnego sterowania snopem świateł bez oślepiania innych kierowców. |
Ścisła współpraca tych modułów wspiera także autonomiczne pojazdy prowadzące auto w skomplikowanym otoczeniu miejskim.
Ograniczenia działania i typowe błędy systemu TSR
Skuteczność, z jaką działa system rozpoznawania znaków, determinują panujące warunki atmosferyczne. Gęsta mgła, ulewa czy śnieżyca mogą drastycznie ograniczyć zasięg widzenia sensora. W takich trudnych warunkach pogodowych kamera może na pewien czas utracić zdolność bezbłędnej identyfikacji.
W niektórych sytuacjach algorytm może błędnie zinterpretować obiekty znajdujące się poza właściwym pasem ruchu:
Naklejki na naczepach – piktogramy z limitami prędkości naklejone na ciężarówkach bywają odczytywane jako znaki drogowe.
Drogi równoległe i zjazdy – kamera może zarejestrować ograniczenie obowiązujące wyłącznie na pasie wyjazdowym.
Uszkodzone lub zasłonięte znaki – zniszczona tarcza znaku lub gęsta roślinność uniemożliwiają poprawną klasyfikację.
Weryfikacja danych optycznych z cyfrową mapą eliminuje sporą część pomyłek, jednak w trudnych warunkach drogowych kierowca zawsze musi zachować pełną czujność.
Kalibracja kamery po naprawie
Prawidłowa kalibracja kamery jest niezbędna po każdej wymianie przedniej szyby, naprawach blacharskich przodu czy modyfikacji geometrii zawieszenia. Przesunięcie kąta widzenia nawet o ułamek stopnia może uniemożliwić poprawne działanie systemu TSR i wywołać błędy w sterownikach ADAS.
Doświadczenia serwisowe aut grupy Volkswagen czy Mercedes-Benz dowodzą, że brak adaptacji optyki prowadzi do wyłączenia tempomatu oraz asystenta pasa. Sam montaż nowej szyby to dopiero połowa naprawy.
Praktyczne użytkowanie i personalizacja
Dostęp do ustawień asystenta zapewnia ekran systemu multimedialnego. Użytkownik decyduje o sposobie ostrzegania przed przekroczeniem prędkości, wybierając alerty wizualne, dźwiękowe lub wibracje na kierownicy.
Przykładowo, oprogramowanie pozwala zdefiniować próg tolerancji, uruchamiając powiadomienie dopiero po przekroczeniu limitu o 5 lub 10 km/h. Nowe unijne regulacje prawne nakładają obowiązek montażu systemów ISA w nowo rejestrowanych pojazdach, dlatego zakres wyciszania powiadomień bywa ściśle określony przepisami homologacyjnymi.
Dostępność systemu w różnych segmentach rynku
Początkowo technologia rozpoznawania znaków była luksusowym dodatkiem w modelach flagowych. Dziś systemy TSR stają się rynkowym standardem w segmencie premium, a w tańszych modelach miejskich i kompaktowych występują w pakietach dodatkowych. Dopłata do asystenta w salonie wynosi przeważnie od 1000 do 3000 zł, o ile nie znajduje się on już w wyposażeniu seryjnym.
| Segment | Przykłady zastosowania |
|---|---|
| Segment premium | Mercedes-Benz i BMW oferują układy seryjnie, łącząc je z predykcyjną regulacją prędkości. |
| Samochody elektryczne | Tesla montuje rozbudowane kamery we wszystkich wariantach modeli 3, Y, S i X. |
| Segment popularny | Grupa Volkswagen instaluje fabryczny asystent znaków w większości nowych modeli miejskich i kompaktowych. |
Rosnąca dostępność elektroniki sprawia, że zaawansowane systemy bezpieczeństwa trafiają pod strzechy większości producentów.
Aplikacje mobilne jako alternatywa
Starsze auto bez wbudowanej kamery można doposażyć w rozwiązania alternatywne oparte na smartfonie. Programy nawigacyjne, jak choćby Sygic GPS Navigation z modułem rozpoznawania wideo, przetwarzają kadr z aparatu telefonu umieszczonego na przedniej szybie.
Trzeba jednak pamiętać o wadach takiego wyjścia. Telefon w uchwycie podczas upałów szybko ulega przegrzaniu, a w czasie deszczu wycieraczki mogą nie oczyszczać pola widzenia obiektywu smartfona. Aplikacja nie ma też fizycznej możliwości sterowania hamulcami czy tempomatem pojazdu.

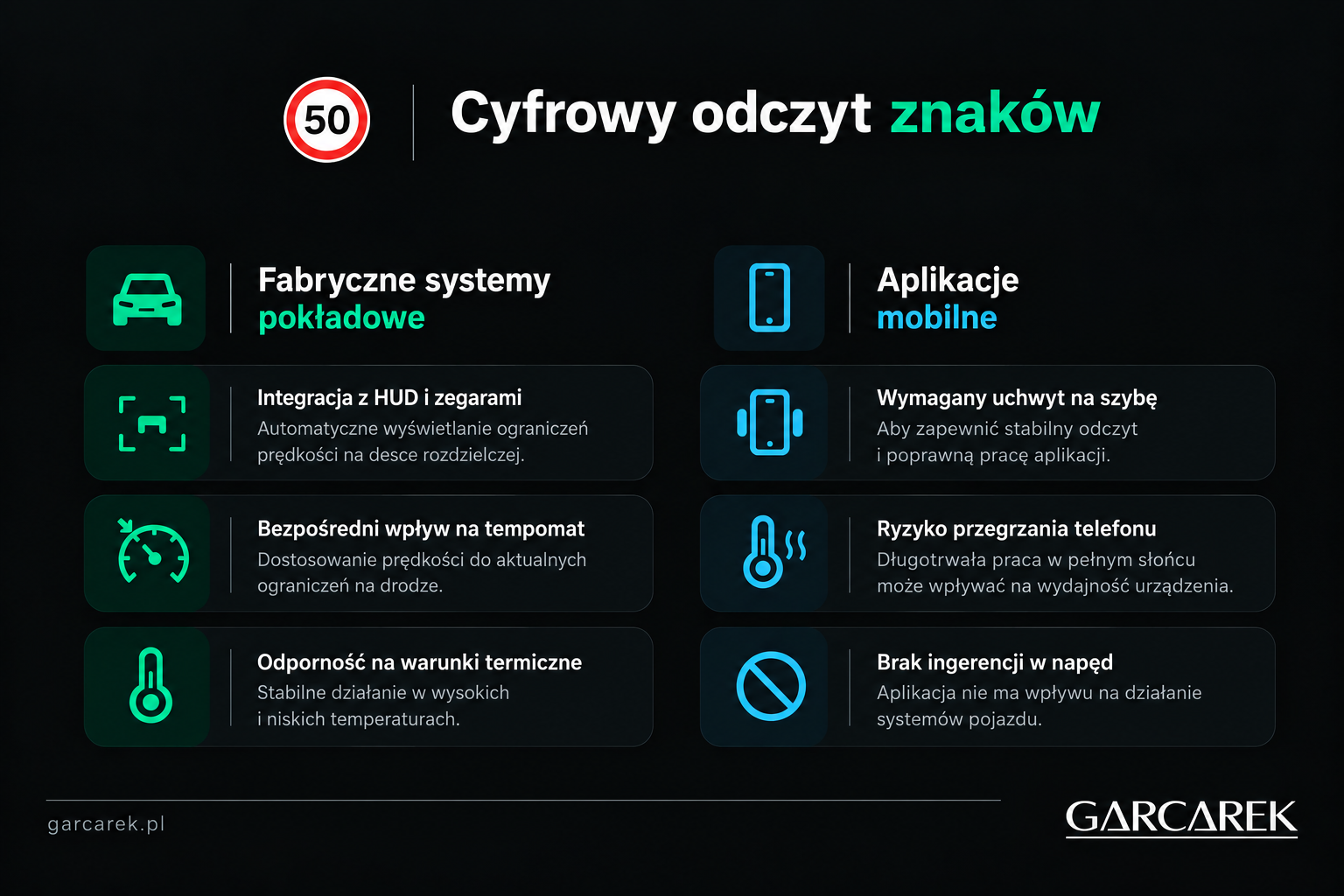

| Parametr lub funkcja | Fabryczny asystent pokładowy | Aplikacja mobilna |
|---|---|---|
| Integracja ze wskaźnikami i Head-Up | Pełne zestrojenie fabryczne | Obraz widoczny wyłącznie na smartfonie |
| Współpraca z aktywnym tempomatem | Automatyczne dostosowanie prędkości | Brak kontroli nad autem |
| Stabilność termiczna | Praca w pełnym zakresie temperatur | Ryzyko przegrzania urządzenia |
| Montaż dodatkowy | Elementy ukryte fabrycznie w aucie | Konieczność stosowania uchwytów i kabli |
Opłacalność i wpływ na eksploatację
Fabryczny system rozpoznawania znaków wyraźnie zwiększa bezpieczeństwo podróży i podnosi ogólny komfort prowadzenia. Odczuwalne zmniejszenie zmęczenia kierowcy widać zwłaszcza w nieznanym terenie, gdzie obecność asystenta ułatwia orientację i pomaga unikać mandatów za przekroczenie prędkości. Statystyki bezpieczeństwa wskazują, że powszechne wdrożenie układów ADAS wpływa na zmniejszenie liczby groźnych kolizji drogowych.
Kupując samochód używany, warto skrupulatnie zweryfikować stan elektroniki pokładowej. Jeśli na przedniej szybie widać ślady niefachowej wymiany, a w pamięci komputera widnieją błędy magistrali, kamera może nie działać poprawnie. Prawidłowo działający asystent rozpoznawania znaków podnosi wartość rezydualną pojazdu, lecz wymaga regularnej kontroli serwisowej.
