Jak ustawić kąt pochylenia koła?
Spis treści:

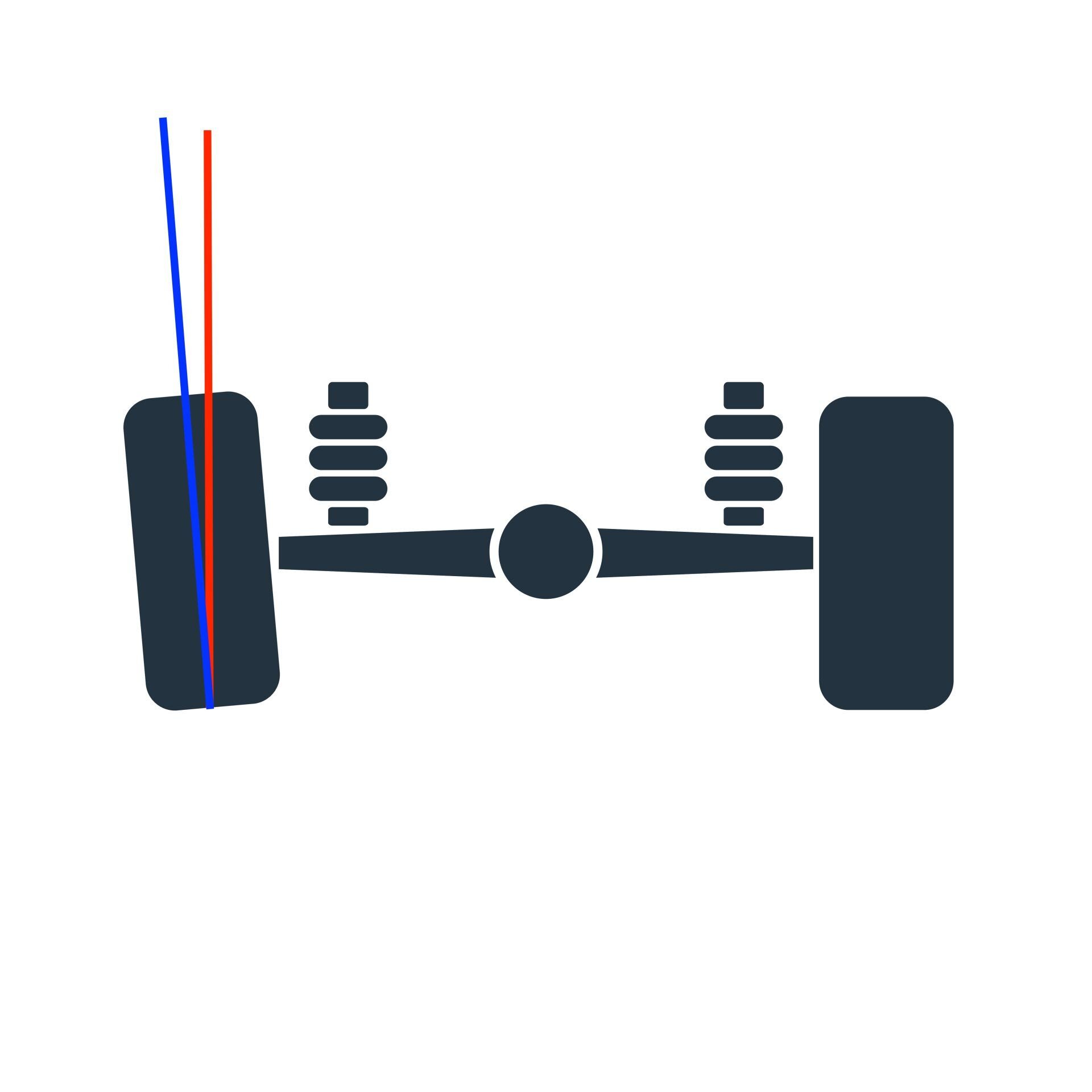

Kąt pochylenia koła to odchylenie od pionu płaszczyzny koła względem płaszczyzny podłoża, gdy patrzymy na pojazd z przodu albo z tyłu. W samochodach Mercedes-Benz parametr ten ma kluczowe znaczenie dla precyzji prowadzenia, stabilności przy wyższych prędkościach oraz zachowania pełnej przyczepności. Prawidłowe ustawienie decyduje o tym, jak opona styka się z nawierzchnią podczas jazdy na wprost oraz w trakcie pokonywania zakrętów.
Kąt pochylenia może być dodatni lub ujemny. Nieprawidłowy kąt szybko zostawia widoczny ślad na bieżniku zwiększone zużycie opon i ich nierównomierne ścieranie to typowe konsekwencje błędu. Warto pamiętać, że geometria zawieszenia zmienia się przez uderzenia i nierówności drogi, a naturalne zużycie elementów zawieszenia z czasem zaburza fabryczne nastawy. Precyzyjne ustawienie kół wspiera również pracę układu kierowniczego, systemu ESP oraz asystenta pasa ruchu.
| Obszar | Znaczenie prawidłowego ustawienia |
|---|---|
| Bezpieczeństwo i stabilność poprzeczna | Opona zachowuje optymalny styk z jezdnią w zakrętach, co poprawia stabilność pojazdu i ułatwia asystentom utrzymanie właściwego toru. |
| Zużycie bieżnika | Wartość zgodna z zaleceniami producenta ogranicza nierównomierne zużycie wewnętrznej krawędzi lub zewnętrznej strony opony. |
| Komfort i opory toczenia | Właściwa geometria zmniejsza opory toczenia, hałas wewnątrz samochodu oraz zużycie paliwa, dbając o ogólny komfort jazdy. |

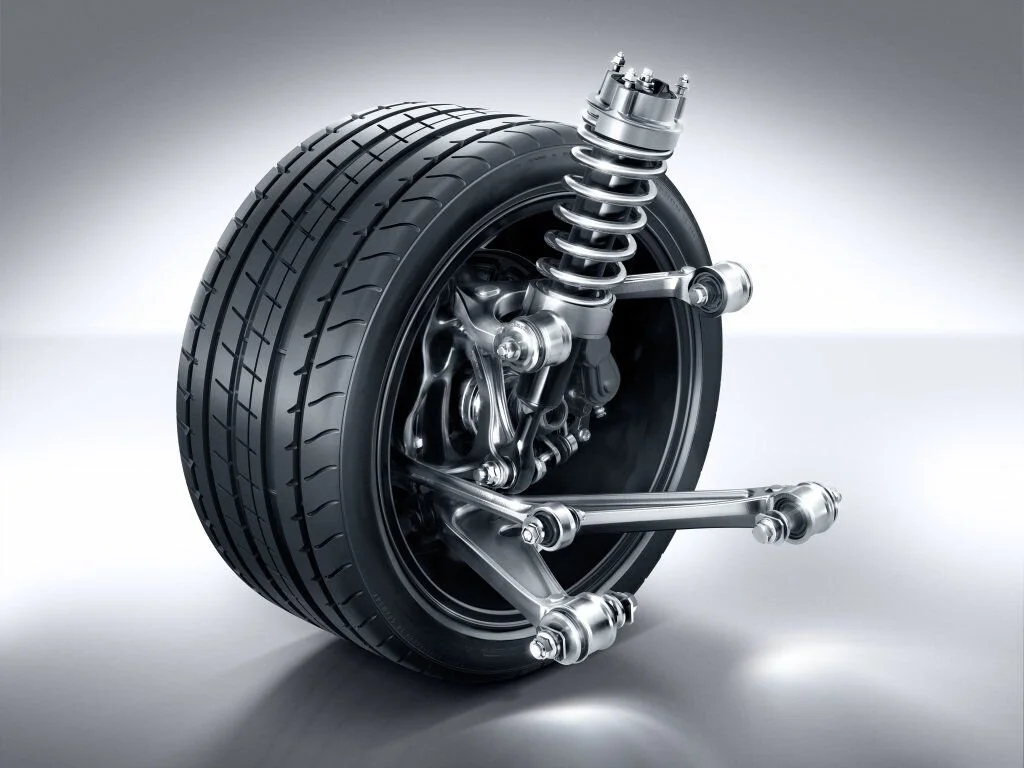

Nowoczesne zawieszenia wielowahaczowe wymagają dokładnej regulacji kąta pochylenia kół, prawidłowej pozycji jazdy nadwozia i atestowanego sprzętu diagnostycznego. Nawet niewielkie różnice rzędu dziesiątych części stopnia zmieniają właściwości jezdne auta. Zjawisko to widać wyraźnie w modelach wyposażonych w układy AIRMATIC lub E-ACTIVE BODY CONTROL.
Czym jest ujemne i dodatnie pochylenie koła
Inżynierowie dobierają kąt pochylenia tak, aby prowadzenie pojazdu było pewne, reakcje na ruch kierownicy przewidywalne, a zużycie opon równomierne. W konstrukcji podwozia rozróżnia się dwa zasadnicze typy tego parametru:
Pochylenie ujemne (kąt ujemny, tzw. negatyw) – górna część koła jest przechylona do wewnątrz pojazdu. Taki ujemny kąt stosują współczesne samochody osobowe oraz modele Mercedes-AMG, ponieważ negatywne pochylenie poprawia przyczepność w zakrętach.
Pochylenie dodatnie (pozytyw) – górna część koła jest przechylona na zewnątrz pojazdu. Takie ustawienie spotyka się w starszych modelach oraz autach ciężarowych. Niektóre pojazdy terenowe mogą mieć dodatnie pochylenie dla łatwiejszej manewrowości i lżejszej pracy kierownicy w trudnym terenie.
Podczas szybkiego wejścia w łuk siła odśrodkowa dociąża koła zewnętrzne, nadwozie przechyla się wzdłuż osi podłużnej pojazdu, a boki ogumienia ulegają odkształceniu. Gdyby koła przednie pozostały idealnie prostopadłe do nawierzchni, opona oparłaby się wyłącznie na zewnętrznym barku.
Fabrycznie ustawiony negatyw niweluje to ugięcie, dzięki czemu opony zużywają się równomiernie, a bieżnik całą szerokością przylega do asfaltu. Zbyt duże pochylenie ujemne może jednak zmniejszać stabilność na prostej i przyspieszać ścieranie gumy od wewnętrznej krawędzi.
Metody i narzędzia do regulacji cambera
Sposób regulacji pochylenia koła zależy od konstrukcji zawieszenia. Układy wielowahaczowe oraz rozwiązania oparte na podwójnych wahaczach poprzecznych posiadają dedykowane punkty nastawcze. W prostych kolumnach zakres fabryczny bywa ograniczony, co wymaga zastosowania dedykowanych podzespołów.
W aucie użytkowanym na co dzień należy zawsze dążyć do zachowania fabrycznych ustawień. Chronią one bieżnik przed zniszczeniem i zapewniają stabilność w każdych warunkach. Samochody sportowe na torach wyścigowych celowo otrzymują większy negatyw, aby zyskać maksymalną trakcję w ciasnych łukach.
Regulacja za pomocą śrub mimośrodowych
Śruby mimośrodowe (zwane camber bolts) posiadają asymetryczny trzpień oraz specjalną podkładkę oporową. Podczas obracania śruby przesuwa się oś łączonych elementów, co pozwala precyzyjnie ustawić kąt pochylenia koła poprzez zmianę położenia zwrotnicy lub ramienia wahacza.
W przednim zawieszeniu śruba mimośrodowa trafia najczęściej w miejsce łączenia kolumny ze zwrotnicą. W przypadku kół tylnych na osi wielowahaczowej mimośród umieszcza się w punkcie mocowania wahacza poprzecznego do ramy pomocniczej, co ułatwia kompensację naturalnego zużycia tulei.
Typowy zakres regulacji wynosi od ±0,5° do około ±1,75°. Wartość ta w zupełności wystarcza po wymianie elementów podwozia, obniżeniu sprężyn czy w celu skorygowania drobnych odchyłek. Po ustawieniu śruby mimośrodowe dokręca się kluczem dynamometrycznym zgodnie z zaleceniami producenta.
Camber plates w zawieszeniu MacPherson
Gdy fabryczny zakres regulacji nie pozwala osiągnąć pożądanych parametrów, rozwiązaniem stają się camber plates. Są to regulowane górne mocowania amortyzatorów montowane bezpośrednio w kielichach nadwozia w miejsce seryjnych poduszek gumowo-łożyskowych.
Element składa się ze sztywnych płyt aluminiowych oraz łożyska sferycznego uniball z prowadnicą śrubową. Mechanik przesuwa punkt podparcia amortyzatora poprzecznie względem osi pojazdu, dzięki czemu można ustawić kąt pochylenia bez nadmiernego napinania półosi i przegubów.
Brak elastycznych elementów gumowych usztywnia układ i wyostrza reakcje na skręcanie, co poprawia właściwości jezdne na torze. Camber plates umożliwiają uzyskanie kąta przekraczającego -3,5°, jednak twarde połączenie sprawia, że do wnętrza samochodu przenika znacznie więcej wibracji.
| Rozwiązanie | Zakres regulacji | Zastosowanie | Wpływ na komfort |
|---|---|---|---|
| Śruby mimośrodowe | Około ±1,5° | Jazda codzienna, kompensacja zużycia części | Brak zauważalnego pogorszenia komfortu |
| Camber plates | Często ponad -3° | Motorsport, auta torowe i zaawansowany tuning | Wyraźny spadek komfortu i twardsza praca |
Każda ingerencja w punkty mocowania zawieszenia wymaga natychmiastowej weryfikacji na stanowisku diagnostycznym. Dopiero profesjonalny pomiar gwarantuje zachowanie symetrii podwozia i właściwej zbieżności kół.
Procedura ustawiania kąta pochylenia koła
Prawidłowe ustawienie geometrii nie może odbywać się na oko skuteczna regulacja kąta pochylenia wymaga precyzyjnych narzędzi pomiarowych oraz danych fabrycznych. W zaawansowanych konstrukcjach odchylenie o ułamek stopnia potrafi rozregulować pracę aktywnych systemów bezpieczeństwa.
Kontrola przed rozpoczęciem regulacji
Pracę rozpoczyna dokładna inspekcja mechaniczna podwozia. Wszelkie luzy na tulejach, łożyskach kół czy sworzniach uniemożliwiają poprawny pomiar geometrii. Równie ważne jest skontrolowanie ciśnienia w oponach oraz bazowej wysokości zawieszenia.
W autach z zawieszeniem AIRMATIC wysokość nadwozia kalibruje się za pomocą inklinometru zgodnie z procedurą serwisową. Błędny poziom wyjściowy sprawi, że zmierzony kąt pochylenia koła nie będzie odpowiadał rzeczywistym warunkom drogowym.
Pomiar na komputerowym stanowisku 3D
Nowoczesne stanowiska 3D wykorzystują kamery cyfrowe oraz głowice refleksyjne mocowane na kołach. System tworzy wirtualny model przestrzenny auta, mierząc położenie elementów względem osi podłużnej pojazdu oraz osi poprzecznej pojazdu.
Rzeczywisty tor wyznacza geometryczna oś jazdy będąca dwusieczną kąta zbieżności kół tylnych. Promień zataczania określa natomiast zachowanie koła podczas hamowania na nawierzchniach o różnej przyczepności. System diagnozuje wszystkie parametry naraz po przetoczeniu samochodu na obrotnicach.
Asymetria kąta pochylenia na tej samej osi nie powinna przekraczać 0,5°. Większa dysproporcja między lewą a prawą stroną świadczy najczęściej o skrzywieniu zwrotnicy, uszkodzeniu wahacza lub przesunięciu punktów bazowych ramy.
Kolejność ustawiania geometrii
Regulację przeprowadza się w ściśle określonym porządku, zaczynając od tyłu pojazdu, który stanowi punkt odniesienia dla przednich kół:
Oś tylna
Kąt pochylenia koła
Zbieżność kół tylnych
Oś przednia
Kąt wyprzedzenia sworznia zwrotnicy
Pochylenie sworznia zwrotnicy i pochylenie koła
Zbieżność połówkowa i całkowita
Kąt wyprzedzenia sworznia zwrotnicy (wyprzedzenie sworznia zwrotnicy) to kąt między osią sworznia zwrotnicy a pionem. Odpowiada on za samoczynny powrót kół do jazdy na wprost po wyjściu z zakrętu oraz stabilność przy wyższych prędkościach.
Pochylenie sworznia wraz z camberem tworzy tzw. kąt sumaryczny (included angle), którego analiza pozwala wykryć niewidoczne gołym okiem skrzywienia elementów nośnych.
Regulację zamyka ustawienie zbieżności, gdy koła skierowane są idealnie prosto, a drążki kierownicze zablokowane w pozycji neutralnej. W skrajnych przypadkach zbieżność regulowana przy złym kącie pochylenia kół prowadzi do gwałtownego zdzierania bieżnika.
Optymalne wartości do jazdy drogowej
Kąt pochylenia koła w standardowych autach wynosi zazwyczaj do -1,5°, zapewniając optymalny kompromis między trakcją a żywotnością ogumienia. Dokładne wartości zależą od modelu i wariantu podwozia.
Optymalny kąt pochylenia dla kół przednich wynosi zazwyczaj od 0° do -1,5°. Dla kół tylnych rekomendowany zakres to od 0° do -2°, co stabilizuje tył pojazdu przy gwałtownych manewrach.
| Oś pojazdu | Rekomendowany zakres | Wpływ na prowadzenie |
|---|---|---|
| Kół przednich | Od 0° do -1,5° | Precyzyjne prowadzenie pojazdu i równomierne zużycie opon |
| Kół tylnych | Od 0° do -2° | Lepsza stabilność pojazdu w zakrętach i ochrona przed nadsterownością |
| Różnica na tej samej osi | Maksymalnie 0,5° | Ochrona przed ściąganiem auta na prostych odcinkach |
Objawy nieprawidłowego ustawienia cambera
Zły kąt pochylenia koła wyraźnie pogarsza zachowanie samochodu na drodze i prowadzi do szybszego zużycia elementów jezdnych. Zwróć szczególną uwagę na niepokojące sygnały podczas codziennej eksploatacji:
| Objaw | Przyczyna i skutek |
|---|---|
| Nierównomierne zużycie opon | Główny objaw usterki. Zbyt duży kąt ujemny niszczy wewnętrzny bark opony, natomiast zbyt duży pozytywny kąt pochylenia powoduje szybsze zużycie zewnętrznej krawędzi opony. |
| Ściąganie pojazdu w jedną stronę | Pochylone koło może generować siłę boczną nawet bez skręcania kierownicy (tzw. camber thrust), co powoduje znoszenie auta na bok. |
| Wibracje i myszkowanie auta | Niekontrolowane wibracje kierownicy oraz niestabilność na nierównych nawierzchniach wynikają z nieprawidłowego styku bieżnika z asfaltem. |
| Wydłużona droga hamowania | Zmniejszona powierzchnia przylegania opon do jezdni osłabia siłę hamowania, co bywa szczególnie niebezpieczne na mokrej nawierzchni. |
Kąt pochylenia koła w motorsporcie i tuningu
W samochodach sportowych kąt pochylenia może wynosić od -1° do -4°, a w wyczynowych modelach Mercedes-AMG GT3 nawet więcej. Ekstremalny negatyw ma na celu skompensowanie bocznych przeciążeń i utrzymanie pełnej szerokości opony na asfalcie w zakrętach.
W wyścigach stan geometrii monitoruje się na bieżąco za pomocą pomiaru temperatury bieżnika pirometrem w strefie wewnętrznej, środkowej i zewnętrznej.
| Dyscyplina lub styl | Typowy zakres pochylenia | Główny cel |
|---|---|---|
| Wyścigi torowe GT | Od -1° do -4° | Maksymalna przyczepność w zakrętach przy wysokiej prędkości |
| Drift | Przód powyżej -5°, tył blisko 0° | Pełny styk przednich kół w głębokim skręcie i optymalna trakcja napędu |
| NASCAR | Asymetryczny negatyw/pozytyw | Przystosowanie do ciągłej jazdy po pochyłym owalu w lewo |
| Stance | Od kilku do kilkunastu stopni negatywu | Efekt wizualny i spasowanie felg z krawędzią nadkola |
W drifcie przednie koła otrzymują ujemny kąt przekraczający 5°, co zapewnia trakcję przy pełnym wychyleniu skrętu. Tył pozostaje zbliżony do zera, by zagwarantować napęd w poślizgu.
Z kolei styl Stance stosuje ekstremalny negatyw wyłącznie dla estetyki. Pamiętaj jednak, że zbyt duży kąt pochylenia w skrajnych przypadkach drastycznie ogranicza powierzchnię styku opony, przyspiesza jej niszczenie i pogarsza bezpieczeństwo hamowania na drogach publicznych.
